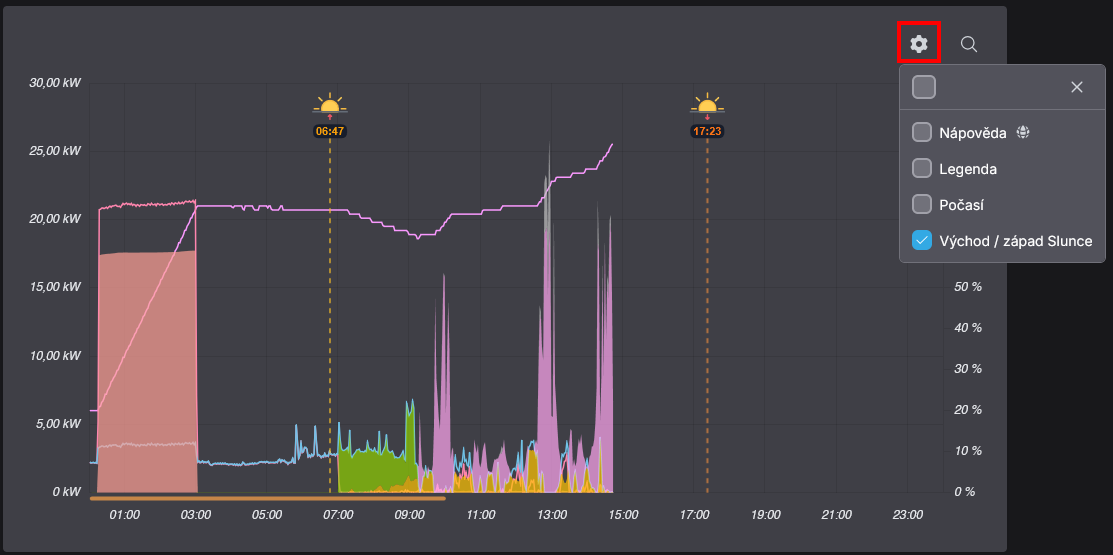

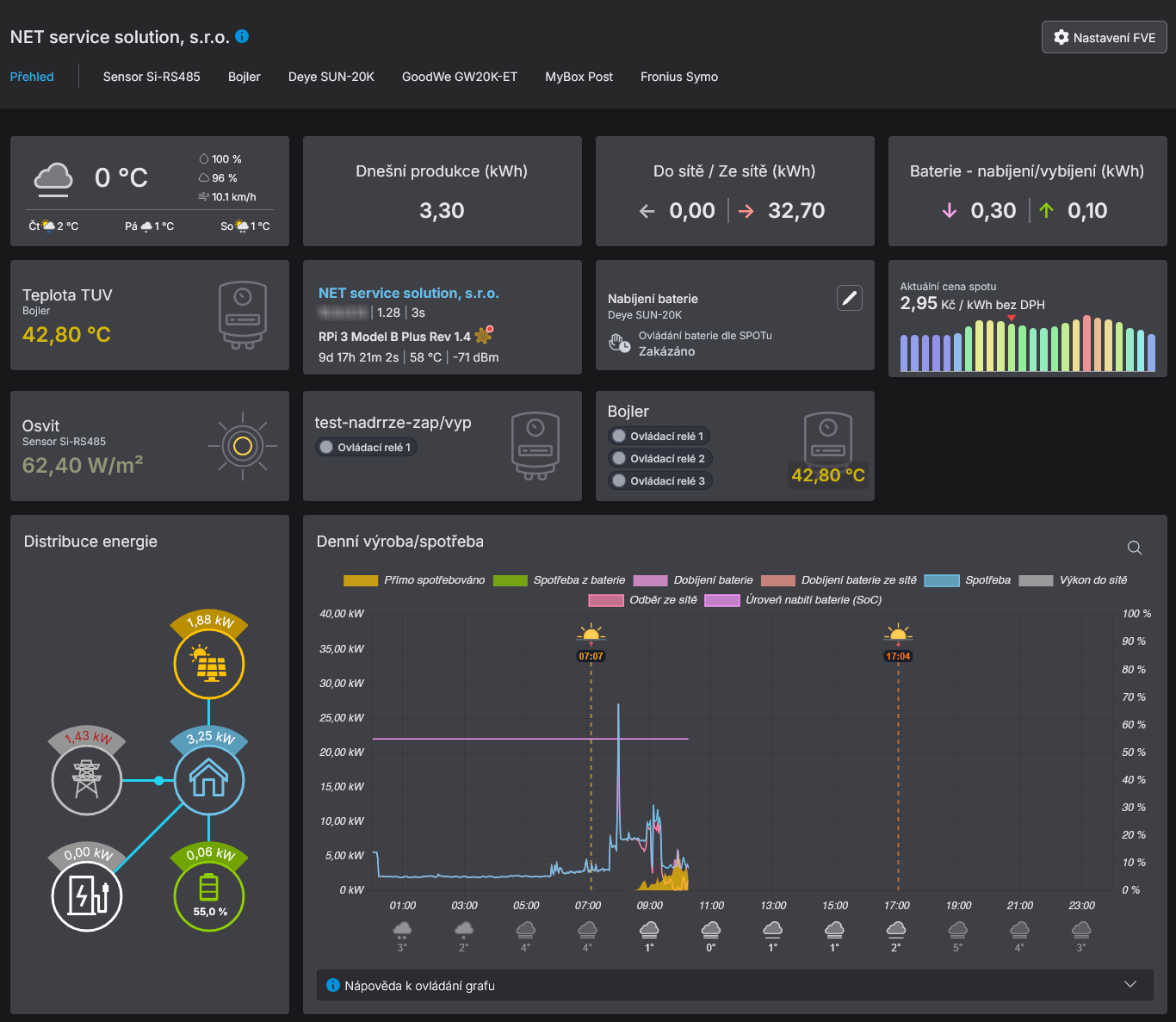

Přehled

Celkový přehled vybrané elektrárny. K dispozici jsou data o výrobě, spotřebě, nabíjení/vybíjení baterie a další.

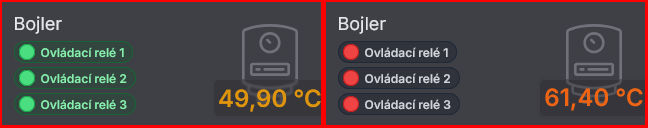

Widgety

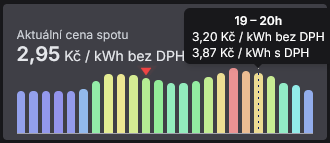

Spotové ceny

Zobrazení/nezobrazení widgetu s aktuálními spotovými cenami je závislé na nastaveném ceníku.

Widget je zobrazen, pokud je v ceníku nastaven typ Spot a položky:

• prodej elektřiny – poplatek obchodníkovi
• nákup elektřiny – stálá platba, poplatek obchodníkovi

Nastavení FVE

Nastavení elektrárny je dostupné přes tlačítko Nastavení FVE ().

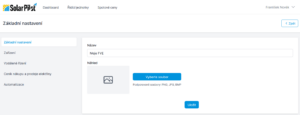

Základní nastavení

V základním nastavení je možné nastavit:

• Název elektrárny – vlastní název elektrárny, který se objevuje ve widgetu v dashboardu.
• Náhled – možnost zvolit náhledový obrázek, který bude v dashboardu reprezentovat danou elektrárnu

Zařízení

Přehled zařízení přiřazených k FVE.

Podrobné filtrování

V případě více zařízení a více řídících jednotek je možné v seznamu filtrovat.

Vzdálené řízení

Nastavení vzdáleného řízení střídače pomocí aplikace SolarPilot.

• Vzdálené řízení – ve výchozím stavu je tato možnost vypnuta (). Po aktivaci/zapnutí () této funkce se aplikace SolarPilot stane primárním systémem řízení a může tak přepisovat výchozí hodnoty nastavené jinými aplikacemi.

• Nastavení rezervovaného výkonu do distribuční soustavy – tato možnost pro nastavení je aktivní, pokud je zapnuto Vzdálené řízení (viz výše). Ve výchozím stavu je tato možnost vypnuta (). Po aktivaci/zapnutí () této funkce je možné nastavit maximální výkon do sítě = export do sítě distributora nepřekročí nastavenou hodnotu.
• Maximální výkon do sítě – hodnota max. výkonu pro export do sítě distributora ve wattech (W), která nebude překročena

Historie API

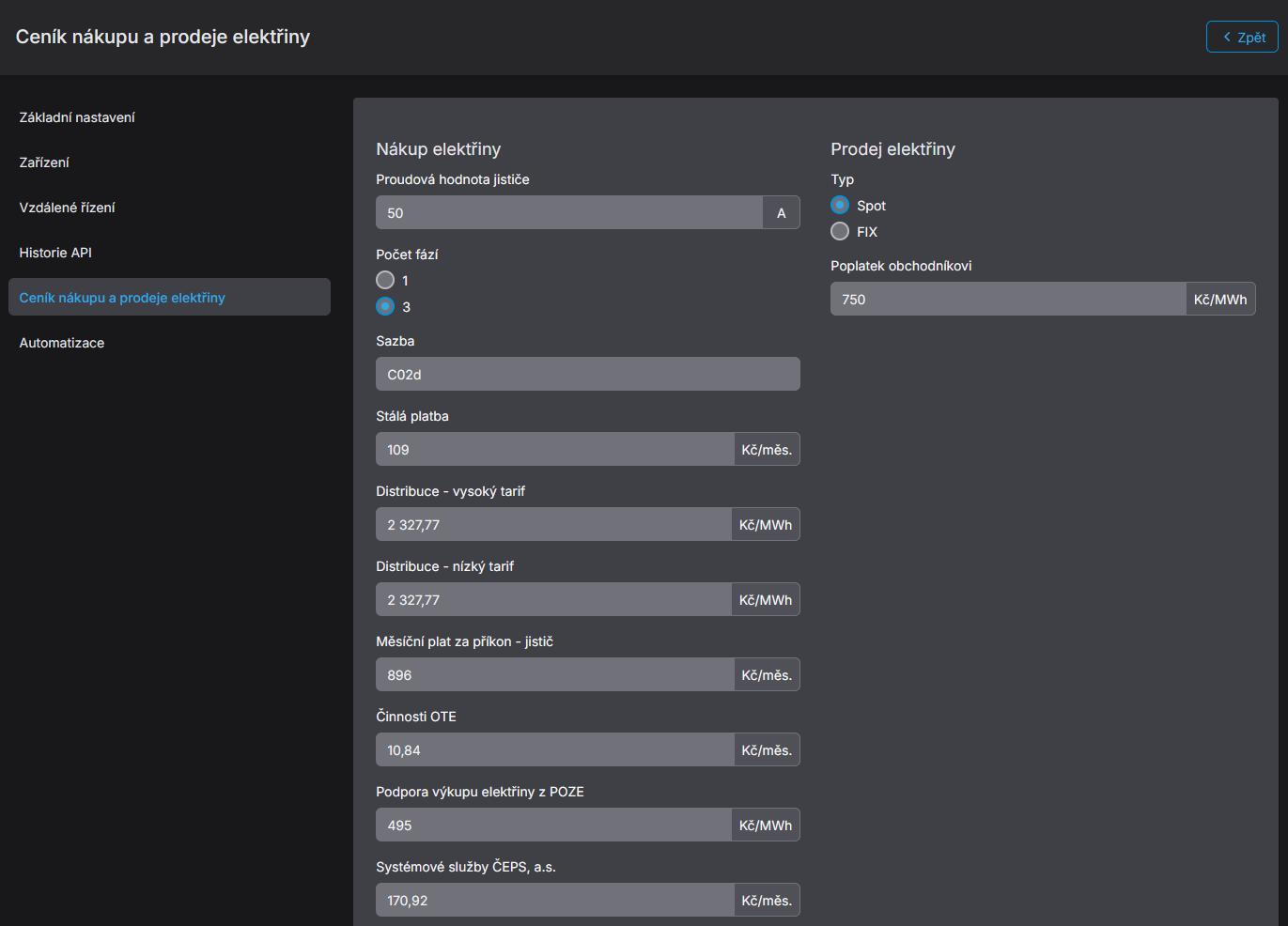

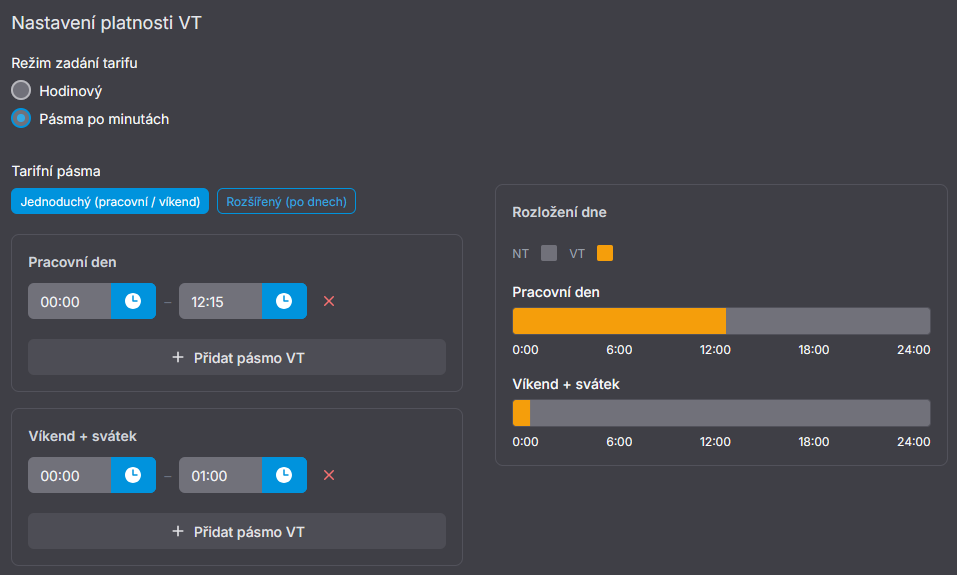

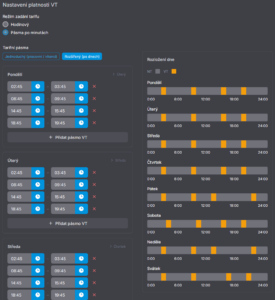

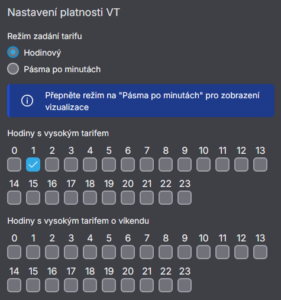

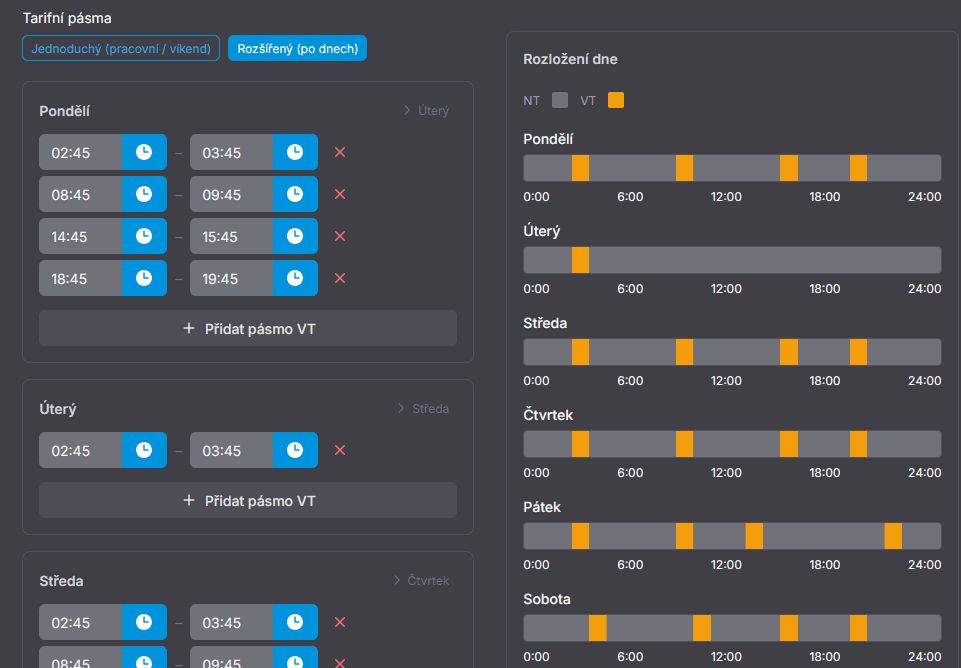

Ceník nákupu a prodeje elektřiny

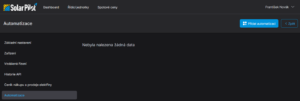

Automatizace

Stránka s přehledem přidaných automatizací a možnost jejich správy (změna priority / úprava / smazání).

Pokud tuto záložku – Automatizace v menu Nastavení FVE nevidíte, je potřeba v nastavení (Vzdálené řízení) povolit vzdálené řízení pomocí aplikace SolarPilot.

• Změna priority automatizace
• Přidat automatizaci
  • Bojler / Akumulační nádrž
  • On/Off
  • Odložené nabíjení baterie
  • Omezení přetoků dle SPOTu
  • Ovládání baterie dle SPOTu

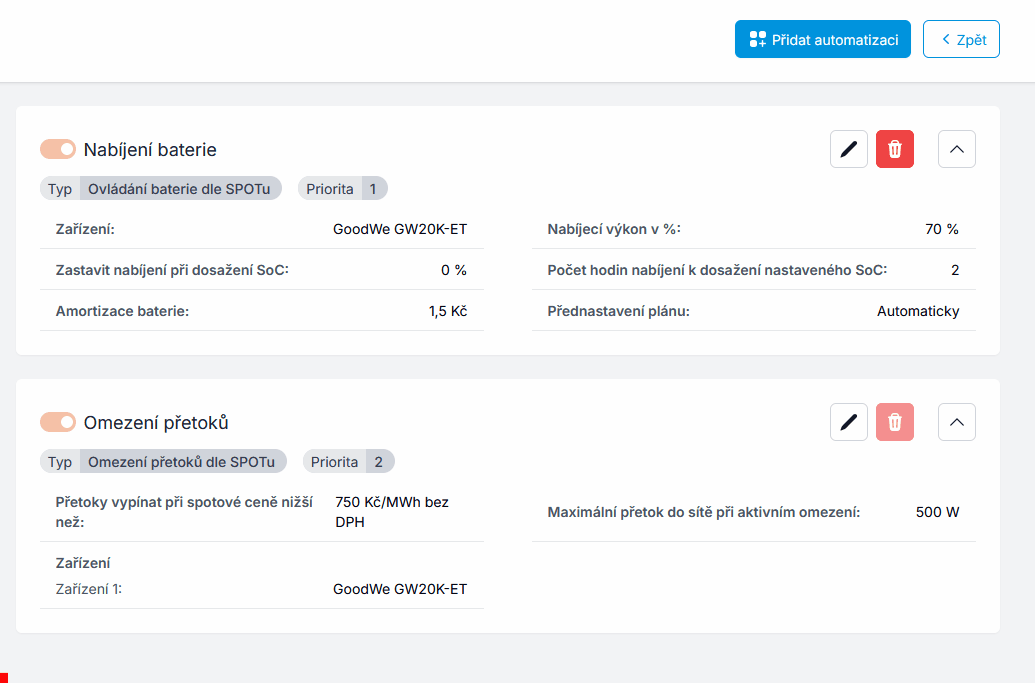

Změna priority automatizace

Změnu priority u přidaných automatizací je možné změnit přesunem bloku výše/níže pomocí myši nebo drag&drop na mobilním zařízení.

Přidat automatizaci

Přidat novou automatizaci je možné pomocí tlačítka Přidat automatizaci ().

• Název automatizace – vlastní název pro automatizaci
• Typ – dle zvoleného typu automatizace budou k dispozici další parametry pro nastavení
  • Bojler/akumulační nádrž
  • Odložené nabíjení baterie
  • Omezení přetoků dle SPOTu
  • Ovládání baterie dle SPOTu

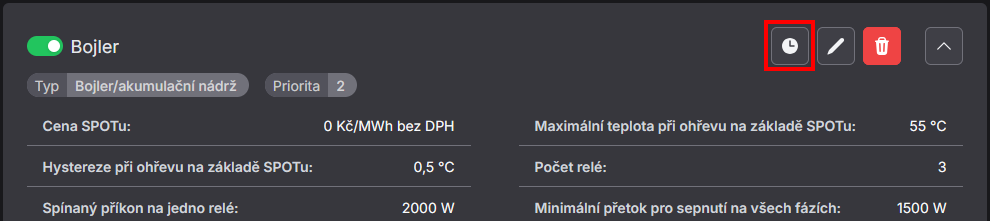

Bojler / akumulační nádrž

Příklad použití této automatizace s jednotkou SolarPilot PROFI je k dispozici na stránce Případy a možnosti použití v sekci Ovládání relé.

Řídit podle

• SPOTové ceny – zapnout/vypnout řízení podle spotové ceny
  • Cena SPOTu – tento parametr se objeví po zapnutí řízení podle spotové ceny (viz výše). Pokud bude cena SPOTu v daný moment menší než zadaná částka (Kč za MWh bez DPH), spustí se tato automatizace
• Přetoku – zapnout/vypnout řízení podle přetoku z FVE (pokud je výroba v daný moment větší než spotřeba)
  • Minimální přetok pro sepnutí
    • Na všech fázích / na jedné fázi – podmínka pro spuštění, kdy na všech fázích dohromady musí být min. tato nastavená hodnota
    • Hystereze přetoku – nastavení pásma necitlivosti. Určení dolní hranice pro vypnutí automatizace (prevence cyklení = rychlé a časté zapínání a vypínání zařízení v krátkých intervalech).

      Příklad:
      V případě nastavené min. hodnoty přetoku = 1500W a hystereze přetoku = 500W dojde, po již spuštěné automatizaci dle min. přetoku, k vypnutí této automatizace, jakmile přetok z FVE klesne pod 1000W. Tj. min. přetok (1500W) – hystereze (500W) = hraniční hodnota pro vypnutí (1000W)

Parametry

• Počet relé – počet relé, které budou součástí automatizace
• Spínaný příkon na jedno relé – prahová hodnota (jaký příkon pro jedno relé/spirálu) pro případné sepnutí dalšího relé/spirály (součet k min. přetoku)
• Senzor – výběr přidaného senzoru (dle názvu) ze zařízení zaevidovaných u elektrárny
• Časová hystereze – prahová hodnota v minutách, kdy pokud je automatizace za nastavených podmínek spuštěna, tak minimálně po tuto nastavenou dobu bude aktivní bez ohledu na ostatní nastavené prahové hodnoty.
• Maximální teplota při ohřevu na základě SPOTu (zapnuto řízení dle SPOTové ceny) – pokud se ohřívá na základě splnění podmínek spotu, ohřívej na max. tuto teplotu (např. 55 °C)
• Hystereze při ohřevu na základě SPOTu (zapnuto řízení dle SPOTové ceny) – pásmo necitlivosti (např. 0,5 °C = začne nahřívat dle ceny SPOTU až pokud teplota klesne dle příkladu výše na méně než 54,5 °C)
• Maximální teplota při ohřevu z FVE (zapnuto řízení dle přetoku) – pokud se ohřívá na základě splnění podmínek přetoku z FVE, ohřívej na max. tuto teplotu (např. 55 °C)
• Hystereze při ohřevu z FVE (zapnuto řízení dle přetoku) – pásmo necitlivosti (např. 0,5 °C = začne nahřívat z přetoku FVE až pokud teplota klesne dle příkladu výše na méně než 54,5 °C)
• Maximální teplota při ohřevu ze sítě (normální režim) – pokud se ohřívání sepne (teplota klesla pod min. udržovací teplotu) bude se nahřívat ze sítě až po tuto max. nastavenou teplotu. Nastavení platí pouze pro hodiny nastavené v normálním režimu.
• Minimální udržovací teplota při ohřevu ze sítě (normální režim) – pokud naměřená teplota klesne pod tuto nastavenou min. hodnotu, začne se nahřívat ze sítě. Nastavení platí pouze pro hodiny nastavené v normálním režimu.
• Časový plán (vypnout/zapnout) – umožňuje nadefinovat, v zobrazeném časovém rozvrhu hodiny pro normální režim, komfortní režim a pro vypnutí nahřívání
  • Maximální teplota při ohřevu ze sítě (komfortní režim) – pokud se ohřívání sepne (teplota klesla pod min. udržovací teplotu) bude se nahřívat ze sítě až po tuto max. nastavenou teplotu. Nastavení platí pouze pro hodiny nastavené v komfortním režimu.
  • Minimální udržovací teplota při ohřevu ze sítě (komfortní režim) – pokud naměřená teplota klesne pod tuto nastavenou min. hodnotu, začne se nahřívat ze sítě. Nastavení platí pouze pro hodiny nastavené v komfortním režimu.

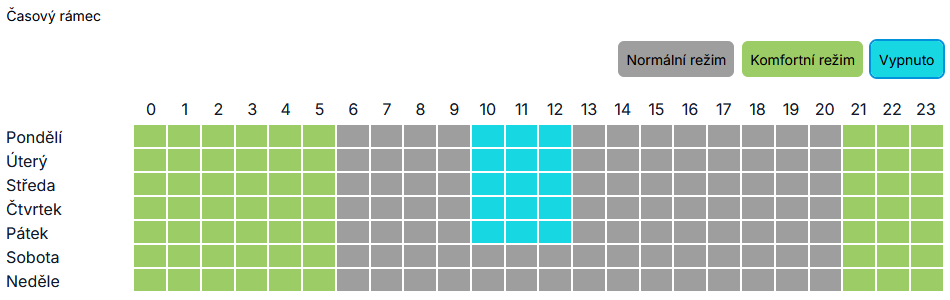

  • Časový rámec – možnost zvolit pro každou hodinu a den v týdnu vlastní režim (normální / komfortní / vypnuto)
    • Normální režim () – pro hodiny označené v časovém rámci šedou barvou platí parametry pro normální režim
    • Komfortní režim () – pro hodiny označené v časovém rámci zelenou barvou platí parametry pro komfortní režim
    • Vypnuto () – pro hodiny označené v časovém rámci modrou barvou je nahřívání vypnuto

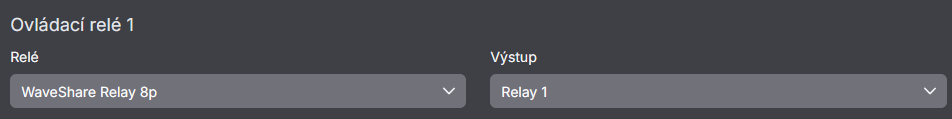

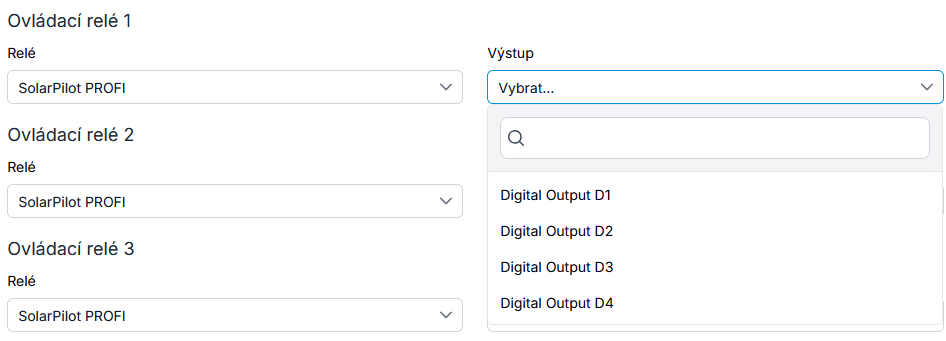

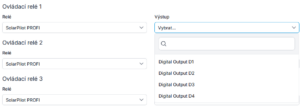

Ovládací relé x

Podle počtu nastavených relé v automatizaci (viz výše), jsou v této sekci dostupné instance pro nastavení výstupu.

• Relé – možnost vybrat relé/stykač připojený k řídící jednotce SolarPilot (stykač ovládaný pomocí digitálních výstupů na řídící jednotce)
• Výstup – možnost přiřadit výstup pro vybrané relé (např. DO1)

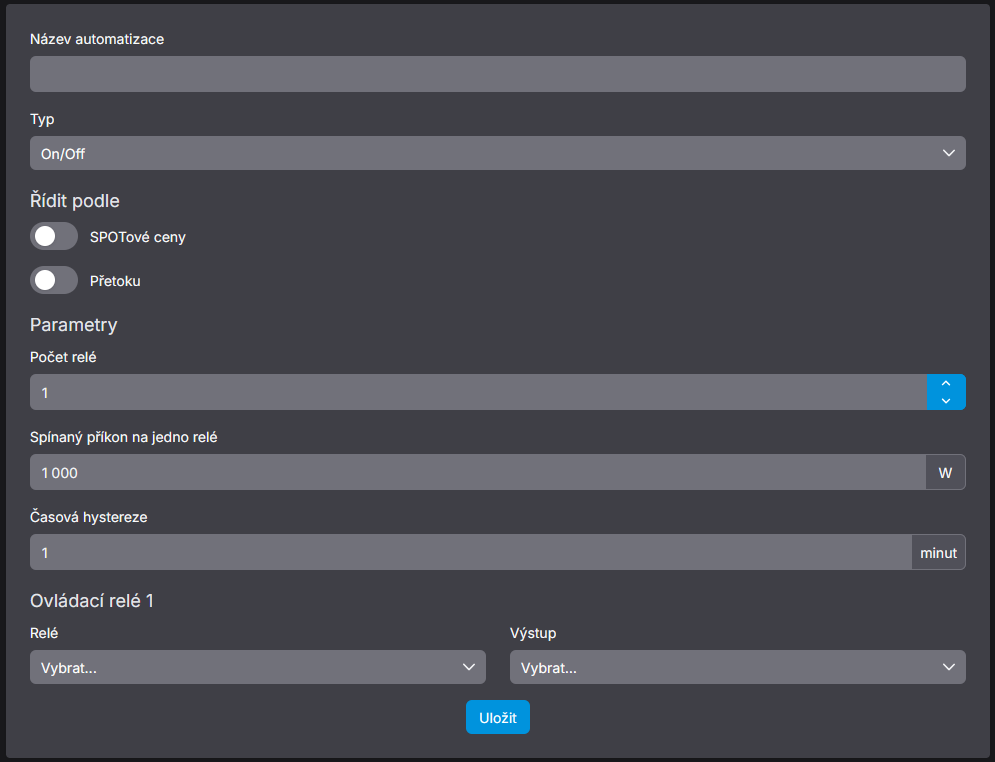

On/Off

Řídit podle

• SPOTové ceny – zapnout/vypnout řízení podle spotové ceny
  • Cena SPOTu – tento parametr se objeví po zapnutí řízení podle spotové ceny (viz výše). Pokud bude cena SPOTu v daný moment menší než zadaná částka (Kč za MWh bez DPH), spustí se tato automatizace
• Přetoku – zapnout/vypnout řízení podle přetoku z FVE (pokud je výroba v daný moment větší než spotřeba)
  • Minimální přetok pro sepnutí
    • Na všech fázích / na jedné fázi – podmínka pro spuštění, kdy na všech fázích dohromady musí být min. tato nastavená hodnota
    • Hystereze přetoku – nastavení pásma necitlivosti. Určení dolní hranice pro vypnutí automatizace (prevence cyklení = rychlé a časté zapínání a vypínání zařízení v krátkých intervalech).

      Příklad:
      V případě nastavené min. hodnoty přetoku = 1500W a hystereze přetoku = 500W dojde, po již spuštěné automatizaci dle min. přetoku, k vypnutí této automatizace, jakmile přetok z FVE klesne pod 1000W. Tj. min. přetok (1500W) – hystereze (500W) = hraniční hodnota pro vypnutí (1000W)

Parametry

Odložené nabíjení baterie

Omezení přetoků dle SPOTu

• Aplikovat na všechny podporované střídače v elektrárně – jestli se má nastavení aplikovat na všechny střídače zaevidované u elektrárny v systému. Ve výchozím stavu je toto nastavení zapnuto ().
  • Zařízení – pokud je možnost výše vypnuta (), tak je zde možné vybrat jednotlivá zařízení (střídače), pro které bude nastavení platné.
• Přetoky vypínat při spotové ceně nižší než – nastavení rozhodující ceny elektřiny (Kč/MWh bez DPH) na spotovém denním trhu s elektřinou. Pokud bude cena elektřiny na SPOTu nižší než nastavená hodnota, budou přetoky z elektrárny omezeny. Je nutné počítat i s cenou za obchodování.
  Pozn.: Pokud je poplatek obchodníkovi např. 500 Kč za každou dodanou MWh, zadaná hodnota rozhodující spotové ceny by neměla být nižší než 500 Kč, aby mělo nastavení omezení přetoků ekonomický význam.
• Maximální přetok do sítě při aktivním omezení – nastavení hodnoty (W) pro max. přetok do sítě distributora při aktivním omezení přetoků dle SPOTu. Zpravidla bude nastavení vždy = 0 W – přetok do sítě distributora vypnut.
  Pozn.: Dle použitého řešení např. pro externí bateriové systémy (mimo střídač) je nutné udržovat stálý přetok např. 500W, aby bylo možné dobíjet baterie nebo zapínat jiné automatizace při zapnutém omezení.

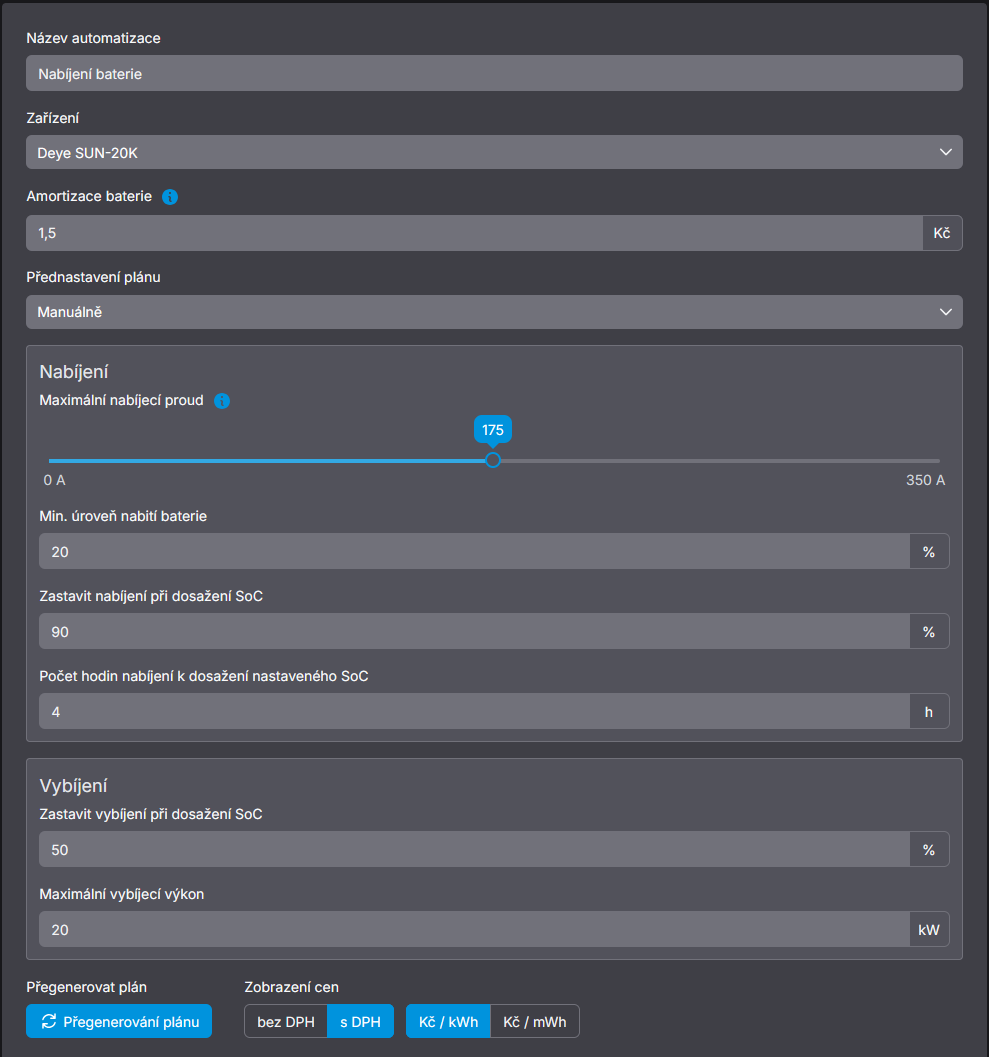

Ovládání baterie dle SPOTu

UPOZORNĚNÍ
Funkce pro nabíjení/vybíjení baterie této automatizace je dostupná jen pro podporované střídače značek: Deye, GoodWe, Solax.

Pro správné a korektní fungování nabíjení/vybíjení baterie, dle přidané a aktivní automatizace u podporovaných střídačů, je nutné dodržet dané pořadí priorit viz změna priorit automatizace nebo ověřit parametry a podmínky dalších automatizací např. s vyšší prioritou.

VYBÍJENÍ BATERIE
Mít jako první blok v přehledu automatizací Omezení přetoků dle SPOTu (Priorita 1) a dále až Ovládání baterie dle SPOTu (Priorita 2 a výše). Tímto nastaveným pořadím/prioritou automatizací se eliminuje možné existující nastavení vybíjení baterie v době právě platné nastavené podmínky pro omezení přetoku do sítě distributora.

NABÍJENÍ BATERIE
Pokud v požadovaný čas nezafungovalo nastavení plánu pro nabíjení baterie, je potřeba zkontrolovat případnou existenci automatizace Odložené nabíjení baterie. Pokud má tento typ automatizace vyšší prioritu (je umístěna výše) než Ovládání baterie dle SPOTu, může nastavená limitní částka pro nenabíjení baterie, pokud je cena SPOTu vyšší, ovlivnit nabíjení baterie. Podmínka/omezení v tomto případě platí aktuální den po čas nastavený pro nejpozdější nabíjení baterie.

Tímto typem automatizace je možné ovládat nabíjení a u podporovaných zařízení i vybíjení baterie dle SPOTových cen.

• Zařízení – výběr ze zařízení (střídačů) přidaných k elektrárně
• Amortizace baterie – cena amortizace (opotřebení) za každou kWh, kterou baterie během své životnosti uloží a vydá. Určuje rozdíl mezi cenou pro nabíjení a vybíjení.
  Obecný vzorec pro výpočet = pořizovací_cena_baterie / (kapacita_baterie × hloubka_vybití × předpokládaný_počet_cyklů)

Demonstrativní příklad výpočtu:
Pořizovací cena baterie = 100 000 Kč
Kapacita baterie = 10 kWh
Hloubka vybití = 80 % = 0,8
Počet cyklů (nabití/vybití) = 10 000

100 000 Kč / (10 kWh × 0,8 × 10 000) = 1,25 Kč
Každá kWh, kterou baterie během své životnosti uloží a vydá stojí na opotřebení 1,25 Kč.

• Přednastavení plánu – nastavuje zda-li mají být akce do časového plánu generovány automaticky systémem nebo budou určeny manuálně (ručním výběrem akce pro danou hodinu)
  • Automaticky – akce pro časový plán budou generovány systémem automaticky
  • Manuálně – do časového plánu nebude systém automaticky zasahovat. Je potřeba určit akci ručně pro danou hodinu.

Nabíjení

• Zastavit nabíjení při dosažení SoC – po již spuštěném nabíjení baterie, se bude baterie nabíjet do tohoto nastaveného limitu
• Počet hodin nabíjení k dosažení nastaveného SoC – pokud se nabíjení baterie spustí, tak jak dlouho bude spuštěno

Vybíjení

• Zastavit vybíjení při dosažení SoC – po již spuštěném vybíjení baterie se vybíjení zastaví na tomto nastaveném limitu
• Maximální vybíjecí výkon – pokud je spuštěno vybíjení v danou hodinu, tak jakým maximálním výkonem se baterie bude vybíjet

• Přegenerovat plán – přegenerovat plán akcí na jednotlivé hodiny je možné ručním spuštěním po kliknutí na tlačítko Přegenerování plánu ()
• Zobrazení cen – jak se mají ceny v plánu zobrazovat – bez DPH nebo s DPH, Kč / kWh nebo Kč / MWh

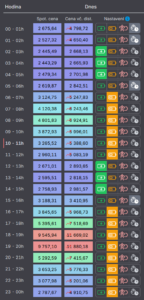

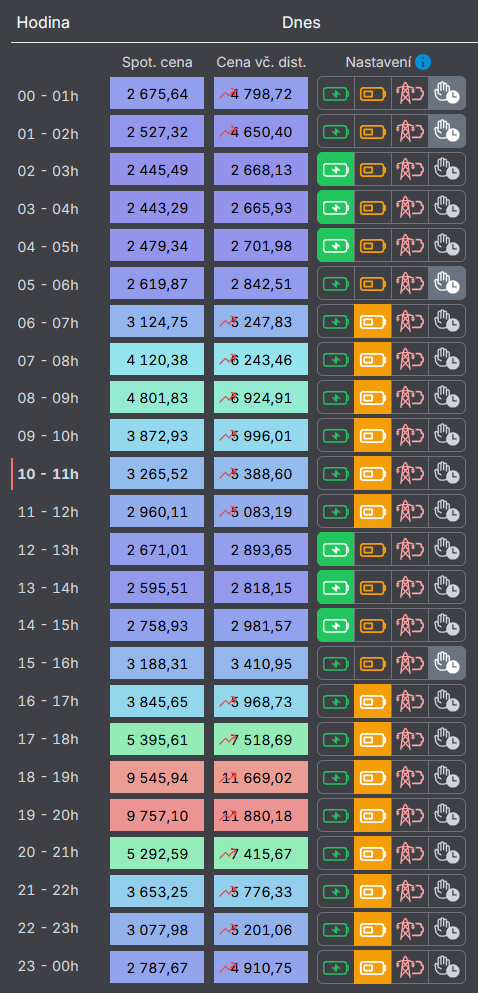

Časový plán

Časový plán na celý den (24h) po hodinách, s rozpisem cen dle spotového denního trhu a možností nastavení akce pro vybranou hodinu.

• Hodina – hodina daného dne pro kterou je cena a nastavení platné
• Spotová cena – stažená cena pro danou hodinu a den ze spotového denního trhu
• Cena včetně distribuce – spotová cena pro danou hodinu včetně distribuce (z ceníku)
• Nastavení – nastavení akce pro vybranou hodinu
  • Nabíjení baterie (/) – pokud je tento režim pro vybranou hodinu zapnutý, tak se baterie bude nabíjet ze sítě (nejnižší cena SPOTu). Pokud však v danou hodinu bude svítit slunce (předpoklad i dle ceny), je možné nabíjení kombinovat s výrobou. Primárně je spotřeba objektu a nabíjení baterie pokryta výrobou FVE a případně poté ze sítě dle tohoto nastavení.
  • Spotřeba z baterie (/) –
  • Vybíjení baterie (/) –
  • Zakázáno (/) –
