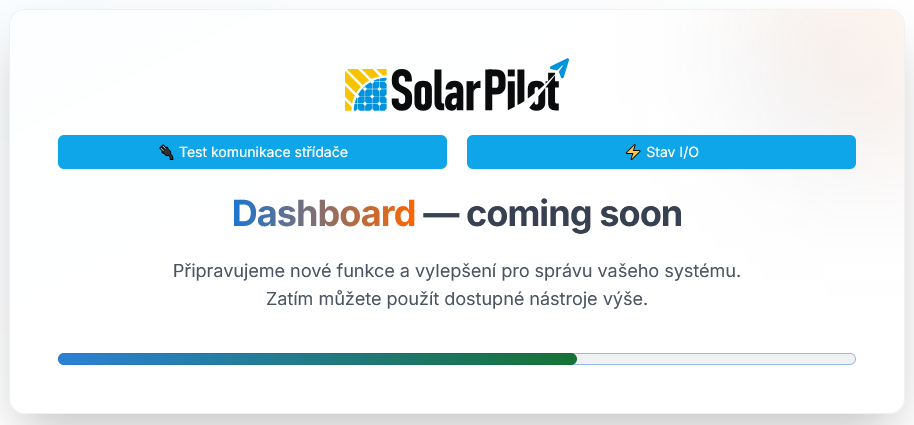

Lokální dashboard
- pokud je řídící jednotka (CU) korektně připojena k lokální síti a síti internet, je možné přejít do lokálního dashboardu pro základní otestování správné komunikace se střídačem

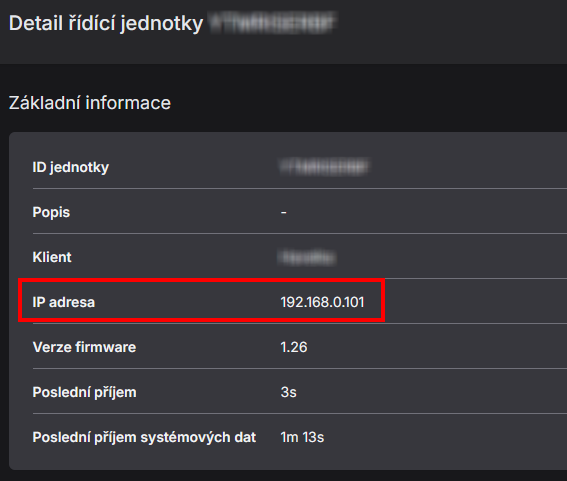

- proklik do lokálního dashboardu je možný z detailu řídící jednotky nebo ze stránky se seznamem řídících jednotek.
Test komunikace střídače

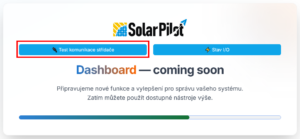

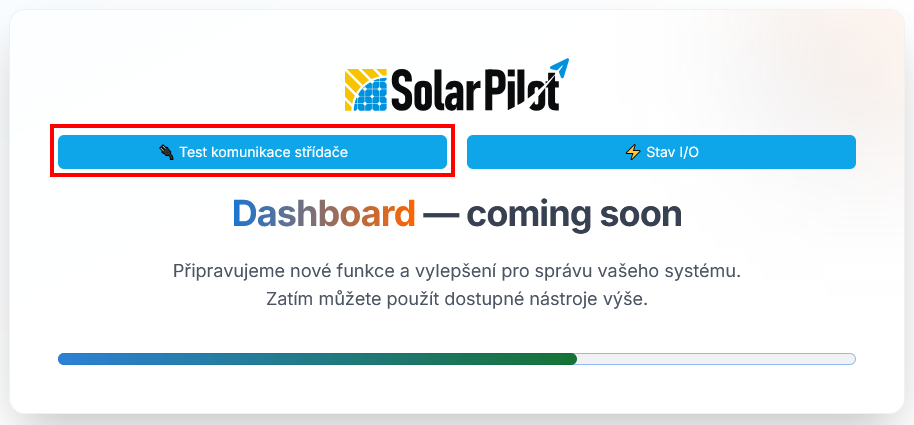

- přejít na stránku s možností testu komunikace se střídačem je možné tlačítkem – Test komunikace střídače (
)

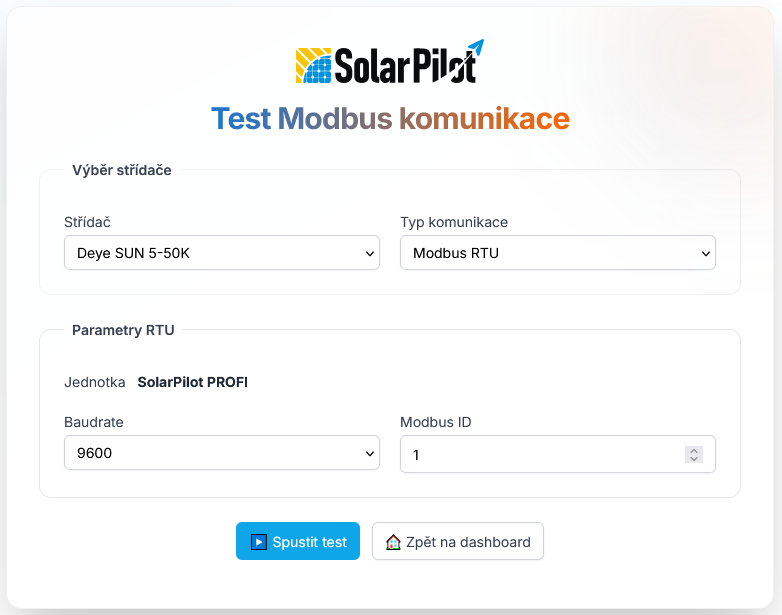

- na stránce pro test komunikace, po výběru správného střídače a odpovídajícího typu připojení, je možné spustit test komunikace tlačítkem – Spustit test (
).

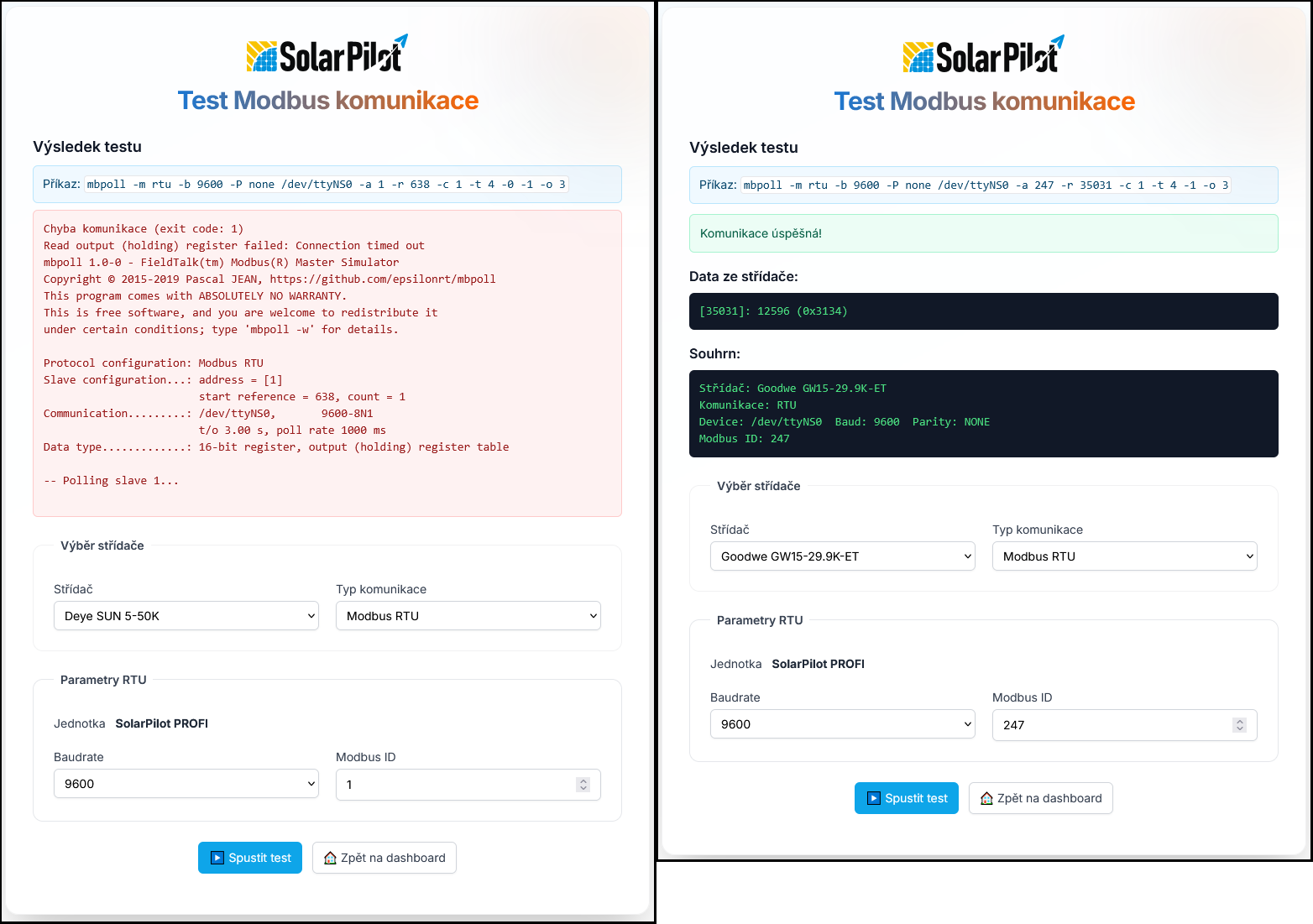

- po dokončení testu je k dispozici ihned výsledek, zda-li komunikace probíhá korektně či nikoliv.
- zpět na hlavní stránku dashboardu je možné tlačítkem – Zpět na dashboard (
).
Stav I/O

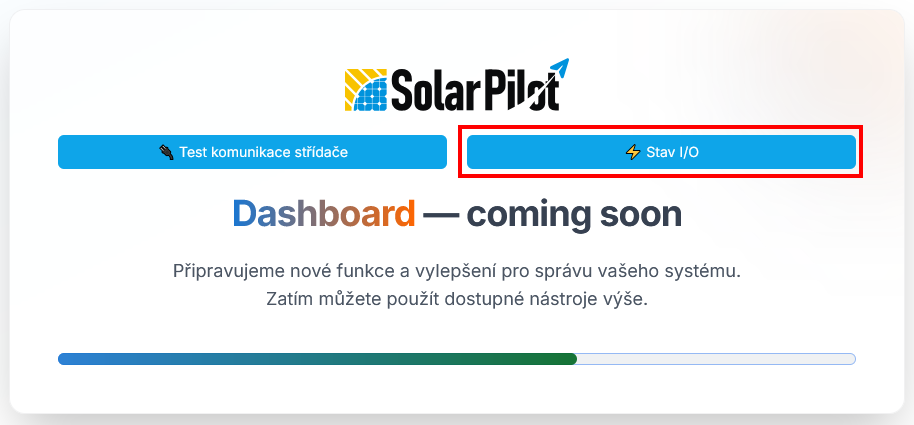

- přejít na stránku s možností zobrazení stavu digitálních vstupů a výstupů je možné tlačítkem – Stav I/O (
).

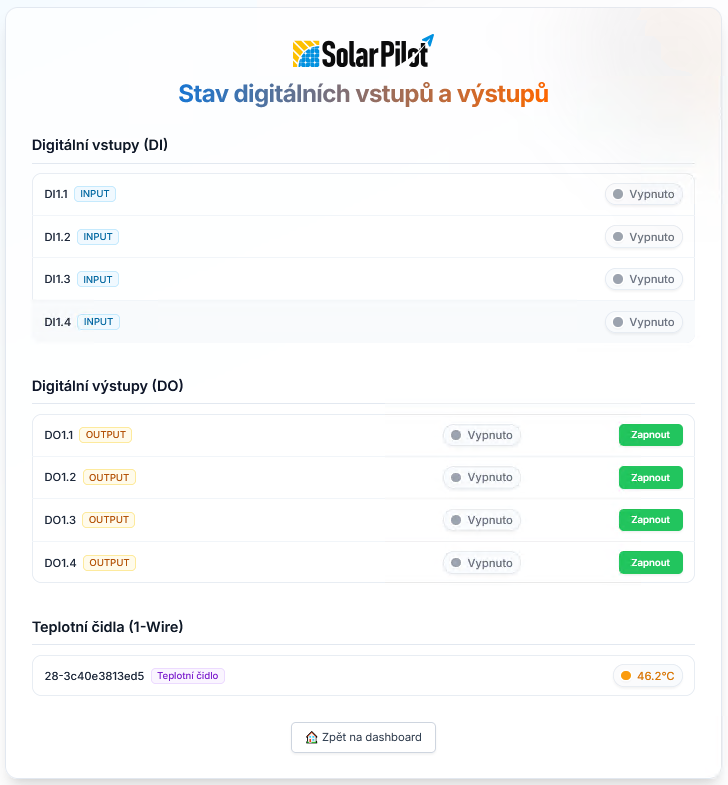

- zobrazí se stránka s přehledem aktuálního stavu vstupů/výstupů a případně i připojeného teplotního čidla

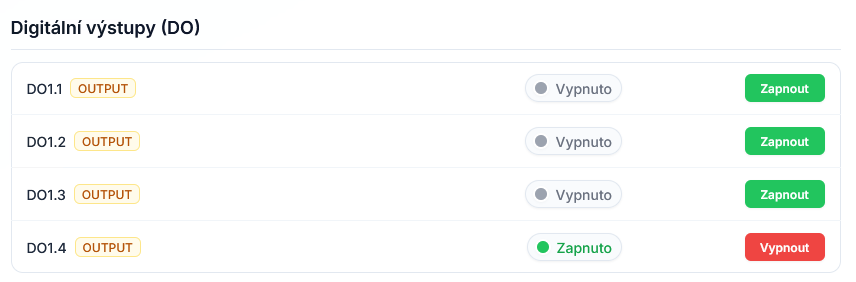

- digitální výstupy je možné (např. v rámci testování) zapnout nebo vypnout příslušným tlačítkem (dle aktuálního stavu digitálního výstupu) – (
/
)
