Ohřev bojleru (TUV)

Případ použití systému SolarPilot pro nahřívání bojleru nebo nádrže pro TUV z přetoků výroby FVE.

Přes digitální výstupy jednotky SolarPilot Profi dochází ke spínání polovodičových stykačů a tím k napájení připojené zátěže (topná spirála) pro ohřev vody.

Každá z fází elektrické soustavy (L1, L2, L3) je připojena k topné spirále přes samostatné polovodičové relé, které může být za pomocí digitálního výstupu (DO) spínáno/rozepínáno na základě dalších nastavených podmínek (SPOTové ceny nebo přetoku) automatizace pro bojler/akumulační nádrž v systému SolarPilot.

Pro správnou funkci je potřeba použít SSR stykače, které mají ovládací napětí 24 V (na trhu jsou dostupné převážně s ovládacím napětím v rozmezí 0-30V ).

• Návod na zapojení
• Nastavení systému SolarPilot

💡 TIP:
Vyzkoušeno máme relé Siemens SIRIUS 3RF2310-1AA44, ale budou fungovat i stykače od jiných výrobců, které mají ovládací napětí 24V.

Návod na zapojení

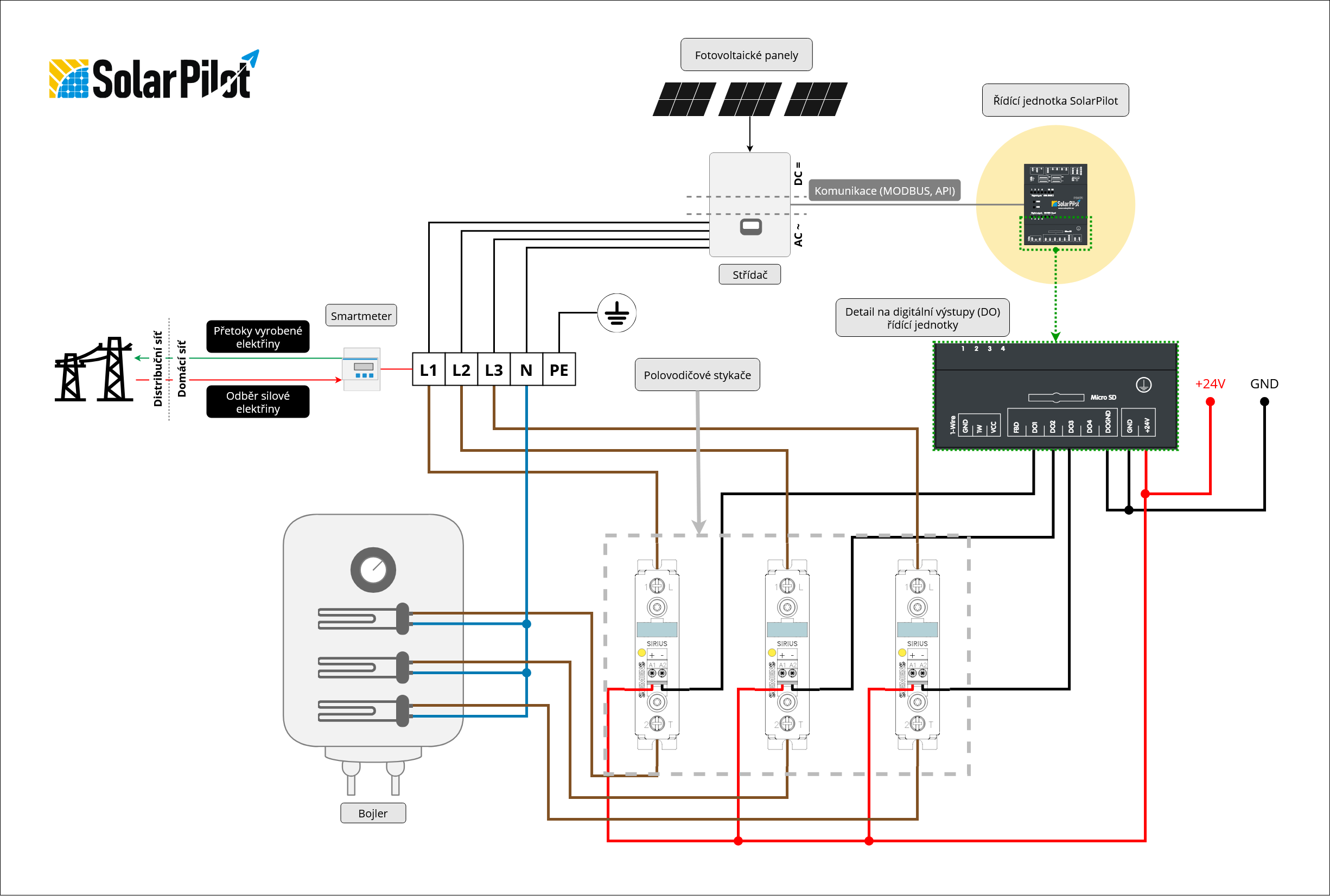

Návod na zapojení řídící jednotky SolarPilot Profi, SSR stykačů a topných spirál pro nahřívání bojleru nebo nádrže s TUV.

• k již nainstalované a zprovozněné jednotce SolarPilot Profi, připojíme k jednotlivým digitálním výstupům (DO1–DO3), SSR (celkem 3 kusy), kde každé je určeno k ovládání jedné fáze elektrické soustavy (spínání jedné topné spirály).
• každý digitální výstup řídící jednotky (DO1, DO2, DO3) řídí jedno SSR (fázi).

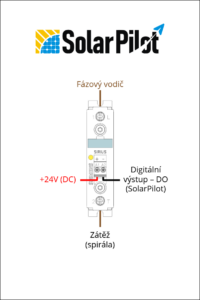

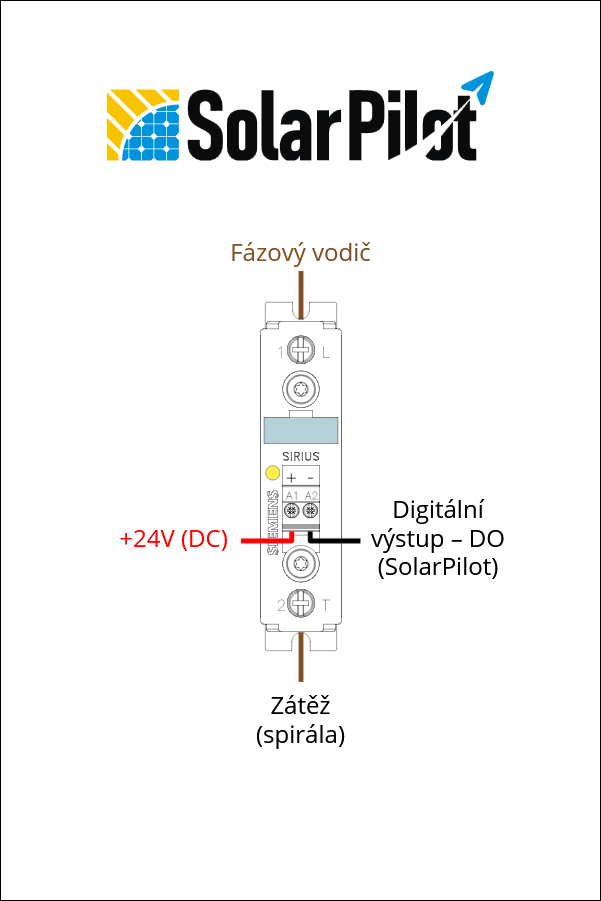

  • každá z výstupních svorek DO (DO1–DO3) se jednotlivě připojí na zápornou svorku SSR – A2- (každý DO ovládá jedno SSR)
  • +24V se jednotlivě připojí na kladnou svorku SSR – A1+ (ke každému SSR)
• ke vstupním fázovým svorkám SSR (L) připojíme jednotlivé fázové vodiče (L1, L2, L3) z hlavního přívodu (rozvaděč)
• na výstupní svorky SSR (T) jsou připojeny vodiče k jednotlivým topným spirálám bojleru (ohřevu TUV)
• každá topná spirála bojleru má tedy své ovládací SSR
  • N a PE vodiče jsou připojeny přímo z přívodu (rozvaděče) bez spínání

Nastavení systému SolarPilot

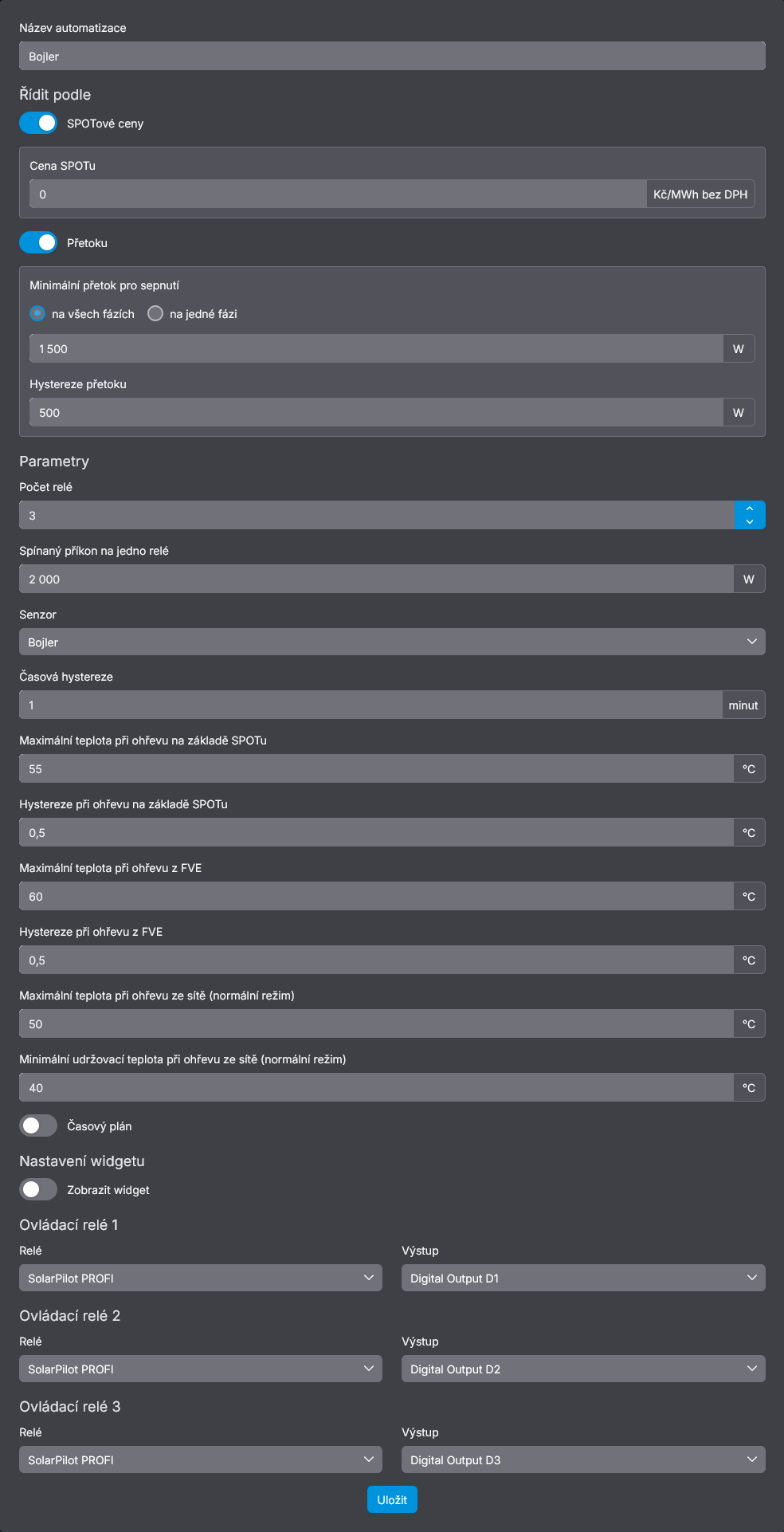

V systému SolarPilot je pro ohřev bojleru/akumulační nádrže určena automatizace s odpovídajícím názvem – Bojer / akumulační nádrž. Nastavení je dostupné v detailu konkrétní FVE (Nastavení FVE –> Automatizace).
