SolarPilot a Shelly

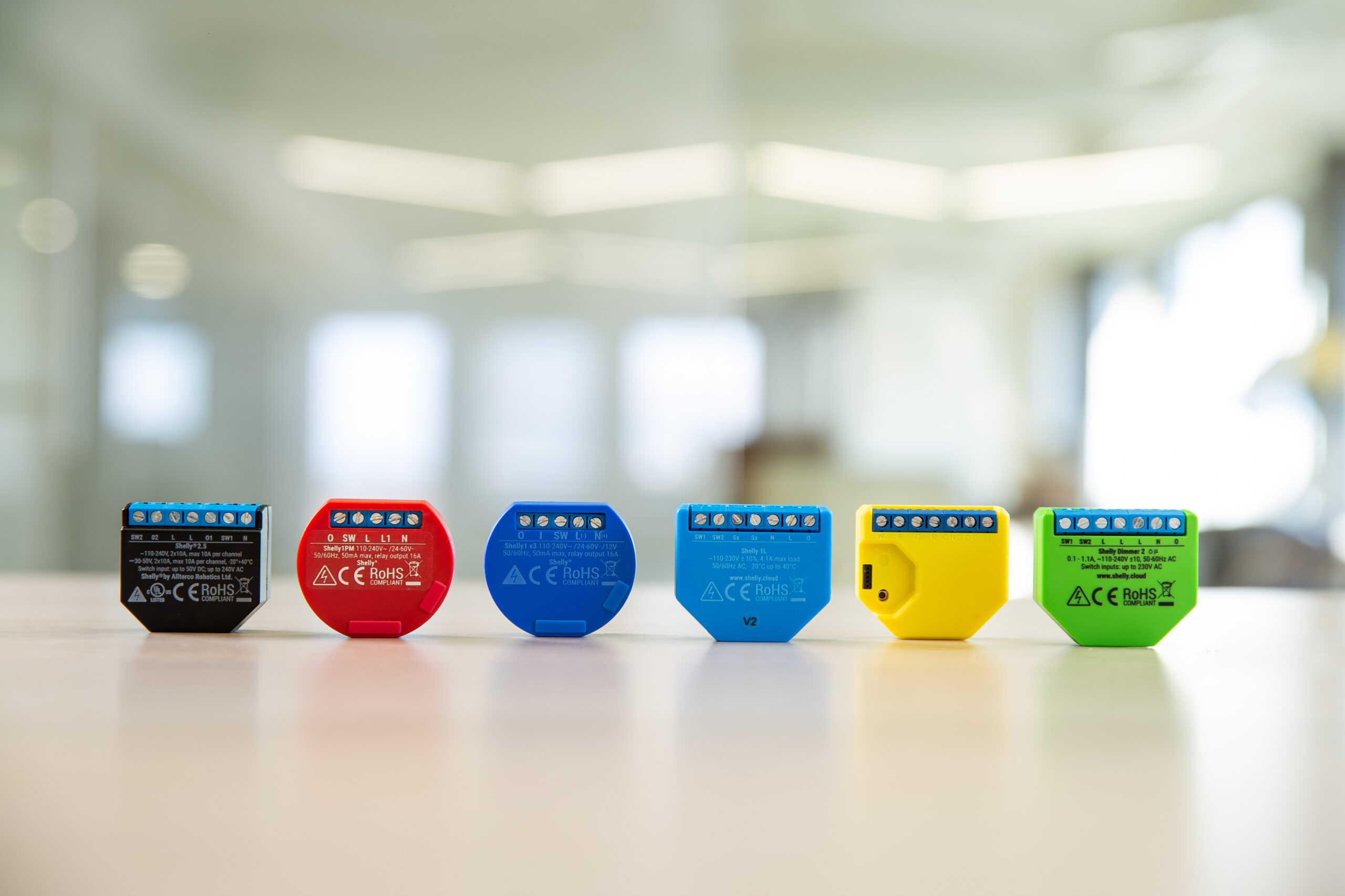

Podporovaná zařízení
Seznam podporovaných zařízení naleznete ZDE.
Jak přidat zařízení Shelly
UPOZORNĚNÍ
Přidat zařízení k elektrárně může jen uživatel s oprávněním Technik. Pokud vaše elektrárna nepatří pod správu partnera/instalační firmy zašlete prosím požadavek na přidání zařízení Shelly emailem na info@solarpilot.eu
Postup jak přidat podporovaná zařízení výrobce Shelly do systému SolarPilot.
Po zakoupení podporovaného zařízení (viz výše Podporovaná zařízení) je potřeba toto zařízení zadat do systému a přiřadit k řídící jednotce (elektrárně).
Přidat základní zařízení
Návod, jak přidat základní zařízení (chytrý spínač) do systému SolarPilot.
- v detailu elektrárny (dostupné přes Správa / Elektrárny) přidat nové zařízení tlačítkem Přidat zařízení (
)
- vybrat v poli Výrobce možnost Shelly
- vybrat konkrétní typ zařízení, které je přidáváno (obchodní název) v nabídce pole Typ zařízení
- možnost zadat vlastní Název zařízení (výchozí název zařízení je dle zvoleného typu zařízení)
- pokud se jedná o základní zařízení Shelly (např. Shelly Plus 1 ) je nutné doplnit další potřebné parametry (způsob komunikace, řídící jednotka, IP adresa Shelly zařízení )
- pole pro Heslo pro odemčení zařízení není nutné v tomto případě vyplňovat
- tímto je přidání základního zařízení (chytrého spínače) do systému SolarPilot dokončeno. Zařízení se do systému přidá po stisknutí na tlačítko Uložit (
)
Přidat doplněk
Návod jak přidat doplněk Add-on k základnímu zařízení Shelly.
Pokud je záměrem k systému přidat digitální teplotní senzor přes Shelly zařízení (např. DS18B20) pro vyčítání teploty, je potřeba k již přidanému podporovanému základnímu zařízení (viz výše Přidat základní zařízení) přidat a zaevidovat do systému i doplněk (Add-on) Shelly Plus Add-on, ke kterému je teplotní senzor fyzicky připojen.
- v detailu elektrárny (dostupné přes Správa / Elektrárny) přidat nové zařízení tlačítkem Přidat zařízení ()
- vybrat v poli Výrobce možnost Shelly
- vybrat konkrétní typ zařízení (Shelly Plus Add-on), v nabídce pole Typ zařízení
- vybrat v nabídce Nadřazené zařízení konkrétní nadřazené zařízení, ke kterému je doplněk Shelly Plus Add-on připojen = výchozí nebo vlastní název základního zařízení (např. Shelly Plus 1 viz Přidat základní zařízení)
- zároveň je možné a žádoucí označit v tomto případě možnost – Převzít nastavení rodiče. Není dále ve formuláři nutné nastavovat IP adresu a řídící jednotku = toto už je nadefinováno u nadřazeného zařízení (základního zařízení, ke kterému je doplněk připojen)
- možnost zadat vlastní Název zařízení (výchozí název zařízení je dle zvoleného typu zařízení)
- vybrat odpovídající a dostupný Způsob komunikace
- tímto je přidání doplňku (Add-on) k základnímu zařízení Shelly dokončeno. Zařízení se do systému přidá po stisknutí na tlačítko Uložit ()
Přidat teplotní senzor
Návod jak přidat digitální teplotní senzor (DS18B20) k Shelly zařízení prostřednictvím doplňku (Add-on) Shelly Plus Add-on.
Pokud je záměrem k systému přidat digitální teplotní senzor přes Shelly zařízení (např. DS18B20) pro vyčítání teploty, je potřeba k již přidanému podporovanému základnímu zařízení (viz výše Přidat základní zařízení) přidat i doplněk (Add-on) Shelly Plus Add-on (viz výše Přidat doplněk), ke kterému je teplotní senzor fyzicky připojen.
- předpoklad pro úspěšné přidání teplotního senzoru:
- mít přidané základní zařízení Shelly (např. Shelly Plus 1)
- mít přidaný doplněk (Add-on) k základnímu zařízení Shelly (Shelly Plus Add-on)
- pokud jsou splněny předpoklady výše (nachystaná struktura závislých zařízení), je možné přidat do systému SolarPilot i samotný teplotní senzor (DS18B20)
- v detailu elektrárny (dostupné přes Správa / Elektrárny) přidat nové zařízení tlačítkem Přidat zařízení ()
- vybrat v poli Výrobce možnost Shelly
- vybrat konkrétní typ zařízení = teplotní senzor (Shelly Temperature), v nabídce pole Typ zařízení
- vybrat v nabídce Nadřazené zařízení nadřazené zařízení, ke kterému je teplotní senzor připojen = výchozí nebo vlastní název pro typ Shelly Plus Add-on viz Přidat doplněk
- zároveň je možné a žádoucí označit v tomto případě možnost – Převzít nastavení rodiče. Není dále ve formuláři nutné nastavovat IP adresu a řídící jednotku = toto už je nadefinováno u nadřazeného zařízení (základního zařízení i doplňku)
- možnost zadat vlastní Název zařízení (výchozí název zařízení je dle zvoleného typu zařízení)
- vybrat odpovídající a dostupný Způsob komunikace
- zadat identifikátor senzoru – ID jednotky. Lze získat z dashboardu webového rozhraní základního zařízení (viz obrázek níže)
- tímto je přidání teplotního senzoru k doplňku základního zařízení Shelly dokončeno. Zařízení se do systému přidá po stisknutí na tlačítko Uložit ()
Jak použít zařízení Shelly v automatizaci
Nastavené zařízení Shelly (viz Jak přidat Shelly) je možné následně použít v automatizacích.
Shelly zařízení je možné použít v těchto typech automatizací:
- ve formuláři pro přidání nebo editaci automatizace (On/Off nebo Bojler/akumulační nádrž) je možné zvolit přidané Shelly relé (viz obrázky níže)
- v případě automatizace Bojler/akumulační nádrž je možné zvolit i teplotní senzor, pokud je k elektrárně přidán (přes doplněk Add-on)
