Zapojení sběrnice RS-485

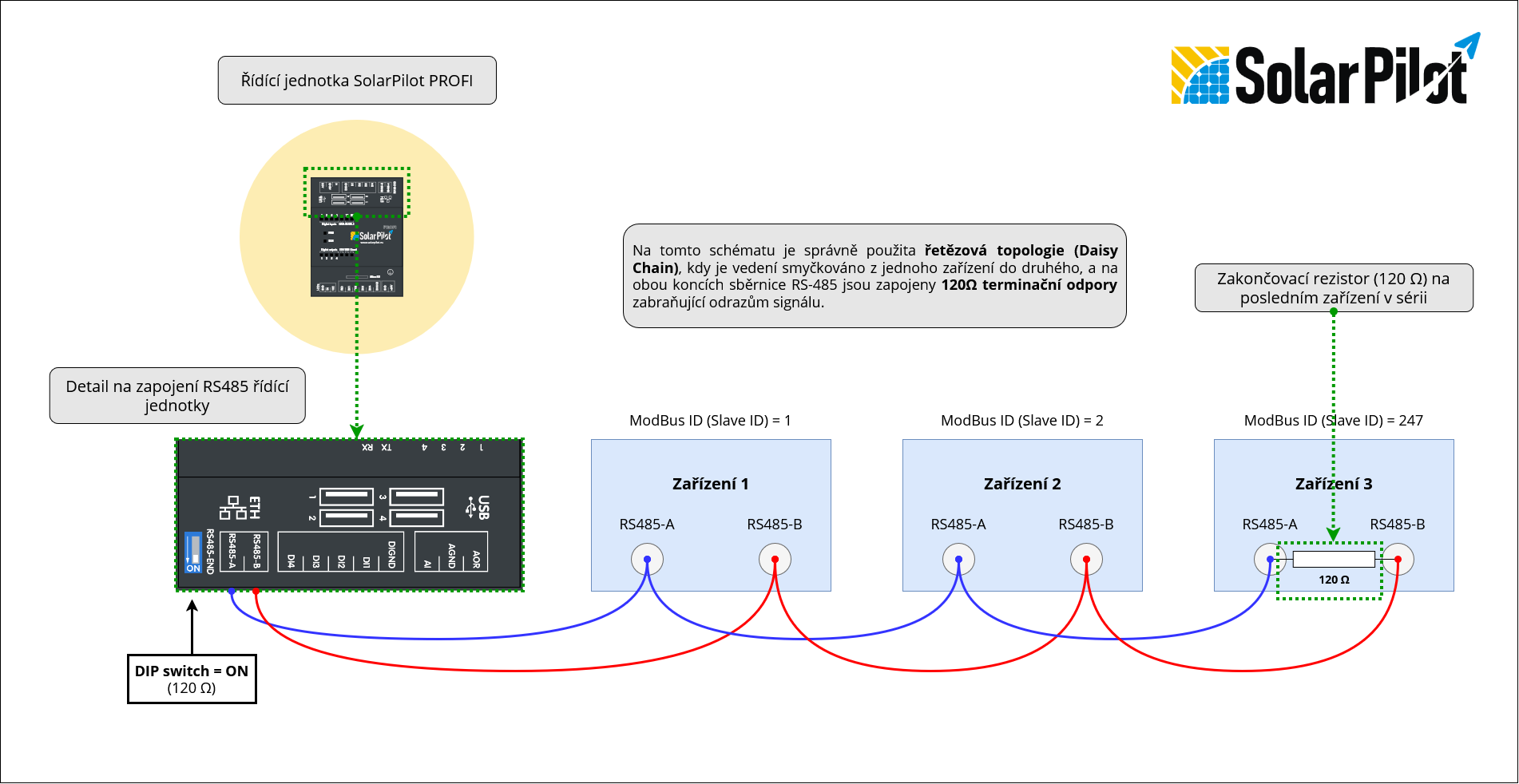

Na schématu níže je správně použita řetězová topologie (Daisy Chain), kdy je vedení smyčkováno z jednoho zařízení do druhého, a na obou koncích sběrnice RS-485 jsou zapojeny 120Ω zakončovací odpory zabraňující odrazům signálu (120 Ω – při použití standartního UTP kabelu).

Na straně řídící jednotky (PROFI) je možné zakončovací rezistor (120 Ω) zapnout pomocí DIP switche do polohy ON.

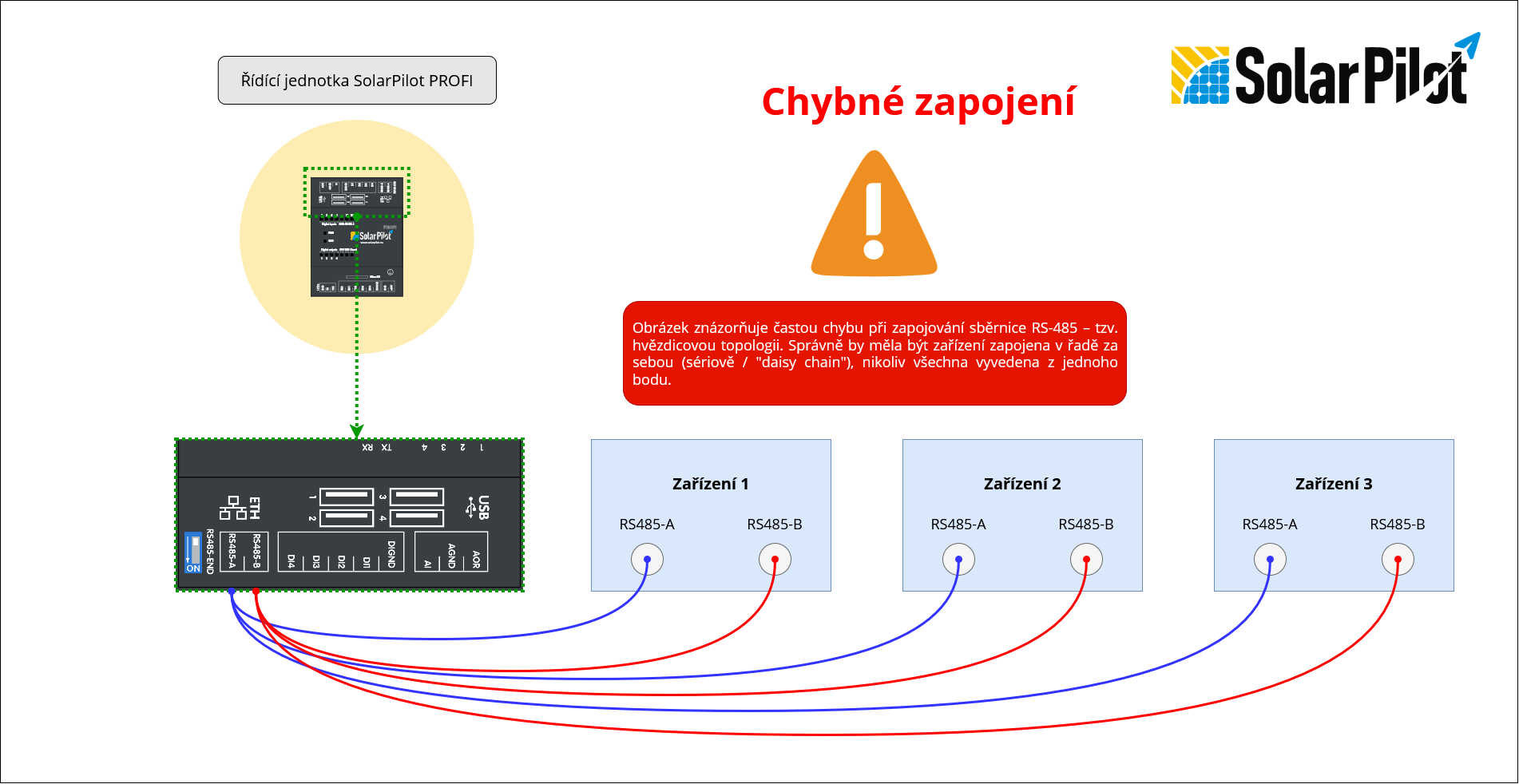

Obrázek níže znázorňuje častou chybu při zapojování sběrnice RS-485 – tzv. hvězdicovou topologii.
