Zapojení zařízení

Návody a postupy na zapojení komunikačních řešení dle výrobců a jednotlivých modelů zařízení (střídače, smartmeter).

UPOZORNĚNÍ
Před připojením řídící jednotky SolarPilot ke střídači je obecně doporučeno střídač vypnout (nebo postupovat dle dokumentace obdržené ke konkrétnímu modelu střídače či pokynů od instalační firmy).

• DC/AC měniče, střídače, invertory
  • Deye
    • Modely SUN-[X]K-SG04LP3-EU
  • Fox ESS
    • AIO-H3
  • GoodWe
    • GW10K-ET
    • GW15KT-DT
      • 6pin zapojení
      • 2pin zapojení
    • GW20K-ET
  • Growatt
    • MAX 50KTL3 LV
    • SPH 10000TL3 BH-UP
  • SofarSolar
    • Modely HYD [X]KTL-3PH
  • SolarEdge
    • SE33.3K
  • SolaX
    • X3-Hybrid G4
    • X3-PRO G2
  • Sungrow
    • Modely SG[X]RT
• Elektroměry
  • CHINT

DC/AC měniče, střídače, invertory

Deye

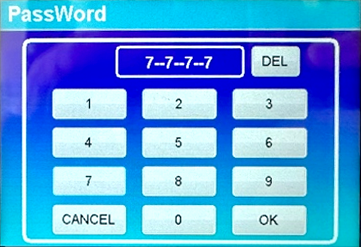

Modely SUN-[X]K-SG04LP3-EU

Zapojení bylo otestováno na modelu SUN-5K-SG04LP3-EU. Návod pro zapojení by měl být však platný na celou řadu SUN-[X]K-SG04LP3-EU:

• SUN-5K-SG04LP3-EU
• SUN-6K-SG04LP3-EU
• SUN-8K-SG04LP3-EU
• SUN-10K-SG04LP3-EU
• SUN-12K-SG04LP3-EU

Zapojení MODBUS RTU

• vypnout střídač nebo postupovat dle pokynů instalační firmy nebo dokumentace ke konkrétnímu modelu
• odmontovat přední spodní kryt střídače (viz Obrázek 1)
• pro korektní spojení je potřeba zvolit kabel (UTP/STP) vhodné délky (od umístění střídače k umístění řídící jednotky SolarPilot)
• na straně střídače odšroubovat odpovídající průchodku pro kabel (např. COM2)
• protáhnout průchodkou připravený a nenakrimpovaný kabel (UTP/STP) – nezapomenout v první řadě nasadit na kabel koncovou stahovací matici průchodky
• nakrimpovat koncovku RJ45 na kabel (viz vodiče a piny 1, 2 popř. i 3 – Obrázek 3)
• zapojit a zajistit konektor RJ45 do zásuvky MODBUS na straně střídače
• průchodku zašroubit/zajistit stahovací maticí navlečenou na kabelu
• na straně systému SolarPilot zapojit odpovídající vodiče do šroubovací svorkovnice (A+, B- popř. i GND) viz obrázek níže
• namontovat přední spodní kryt střídače
• zapnout střídač

Fox ESS

AIO-H3

Zapojení MODBUS RTU

Pro zapojení komunikačního kabelu je možné použít jakýkoliv dvoužilový vodič o průřezu v rozmezí 0.12–0.8 mm² (dle dokumentace).

Doporučujeme použít stíněnou kroucenou dvoulinku (STP) případně i nestíněnou (UTP) – ethernetový kabel.

• pro korektní spojení je potřeba zvolit kabel (UTP/STP) vhodné délky (od umístění střídače k umístění řídící jednotky SolarPilot)
• použít správné rozhraní pro spojení systému SolarPilot se střídačem (viz obrázek rozhraní pod písmenem O z dokumentace – METER/RS485)
• zapojit piny v odpovídajícím konektoru pro rozhraní dle popisu pinů číslo 1 (A+) a číslo 2 (B-)
• konce vodičů na druhé straně kabelu je třeba odizolovat (6–8 mm)
• zapojit odpovídající vodiče k systému SolarPilot (dle barvy vodičů na straně konektoru) do šroubovací svorkovnice (A+, B-) viz obrázek níže.
• připravený konektor připojit ke střídači

GoodWe

GW10K-ET

Zapojení MODBUS RTU

Pro zapojení komunikačního kabelu je možné použít jakýkoliv dvoužilový vodič o průřezu v rozmezí 0.12–0.8 mm² (dle dokumentace).

Doporučujeme použít stíněnou kroucenou dvoulinku (STP) případně i nestíněnou (UTP) – ethernetový kabel.

• pro korektní spojení je potřeba zvolit kabel (UTP/STP) vhodné délky (od umístění střídače k umístění řídící jednotky SolarPilot)

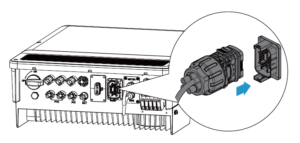

• konektor je potřeba odpojit od střídače mírným tahem k sobě společně se stisknutými jistícími páčkami na obou stranách konektoru
• koncovku konektoru odšroubovat (pokud je již nějaký vodič připojen) a následně oddělit svorkovnici od těla konektoru (zamáčknutím pojistky nakonci) – zelený rámeček viz obr. níže
• v případě již existujícího kabelu, vytáhnout některou ze záslepek a otvorem protáhnout připravený kabel (UTP/STP)
• konce vodičů pro komunikaci je třeba odizolovat (6–8 mm)
• zapojit vodič (A+) do přípojného místa číslo 1 ve svorkovnici
• zapojit vodič (B-) do přípojného místa číslo 2 ve svorkovnici
• konec konektoru zajistit zpět do jeho těla a zašroubovat koncovku
• na straně systému SolarPilot zapojit odpovídající vodiče do šroubovací svorkovnice (A+, B-) viz obrázek níže.
• konektor mírným tlakem připojit zpět do střídače (zacvaknutí jistících páček)

GW15KT-DT

Zapojení bylo otestováno na modelu GW15KT-DT. Návod pro zapojení by měl být však platný na celou řadu SDT G2 SERIES (6pin, 2pin):

• GW4K-DT
• GW4000-SDT-20
• GW5K-DT
• GW5000-SDT-20
• GW6K-DT
• GW6000-SDT-20
• GW8K-DT
• GW10KT-DT
• GW12KT-DT
• GW15KT-DT

Pro zapojení komunikačního kabelu je možné použít jakýkoliv dvoužilový vodič o průřezu v rozmezí 0.12–0.8 mm² (dle dokumentace).

Doporučujeme použít stíněnou kroucenou dvoulinku (STP) případně i nestíněnou (UTP) – ethernetový kabel.

• vypnout střídač nebo postupovat dle pokynů instalační firmy nebo dokumentace ke konkrétnímu modelu
• pro korektní spojení je potřeba zvolit kabel (UTP/STP) vhodné délky (od umístění střídače k umístění řídící jednotky SolarPilot)
• konektor je potřeba odpojit od střídače otočením/odjištěním a mírným tahem k sobě
• koncovku konektoru rozmontovat (dle typu)
• na připravený kabel (UTP/STP) nasadit koncové součásti konektoru pro závěrečné zaaretování a fixaci kabelu
• konce vodičů pro komunikaci je třeba odizolovat (6–8 mm)
• zasunout a zajistit vodič (A+) do přípojného místa číslo 3 (6pin) nebo označení (+) (2pin) ve svorkovnici
• zasunout a zajistit vodič (B-) do přípojného místa číslo 1 (6pin) nebo označení (-) (2pin) ve svorkovnici
• konec konektoru zajistit zpět do jeho těla a zašroubovat koncovku
• na straně systému SolarPilot zapojit odpovídající vodiče do šroubovací svorkovnice (A+, B-) viz obrázek níže
• konektor mírným tlakem a zajištění otočením připojit zpět do střídače
• zapnout střídač

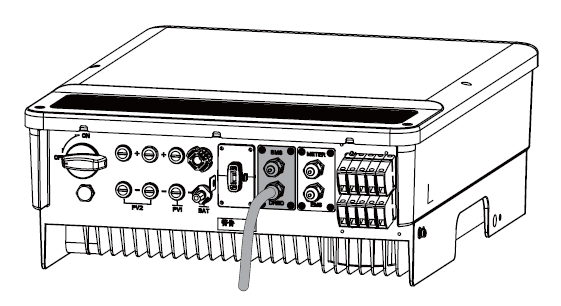

6pin zapojení

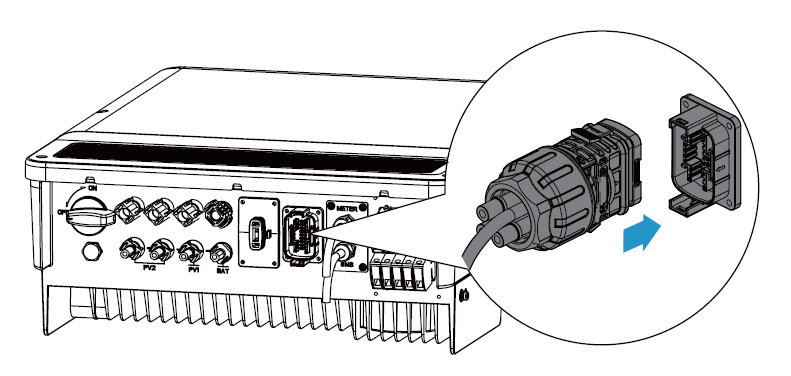

2pin zapojení

GW20K-ET

Zapojení bylo otestováno na modelu GW20K-ET. Návod pro zapojení by měl být však platný na celou řadu ET SERIES (15–30kW):

• GW15K-ET – jmenovitý výstupní výkon = 15000W
• GW20K-ET – jmenovitý výstupní výkon = 20000W
• GW25K-ET – jmenovitý výstupní výkon = 25000W
• GW29.9K-ET – jmenovitý výstupní výkon = 29900W
• GW30K-ET – jmenovitý výstupní výkon = 30000W

Pro zapojení komunikačního kabelu je potřeba použít stíněnou kroucenou dvoulinku (STP) případně i nestíněnou (UTP) – ethernetový kabel.

• vypnout střídač nebo postupovat dle pokynů instalační firmy nebo dokumentace ke konkrétnímu modelu
• pro korektní spojení je potřeba zvolit kabel (UTP/STP) vhodné délky (od umístění střídače k umístění řídící jednotky SolarPilot)

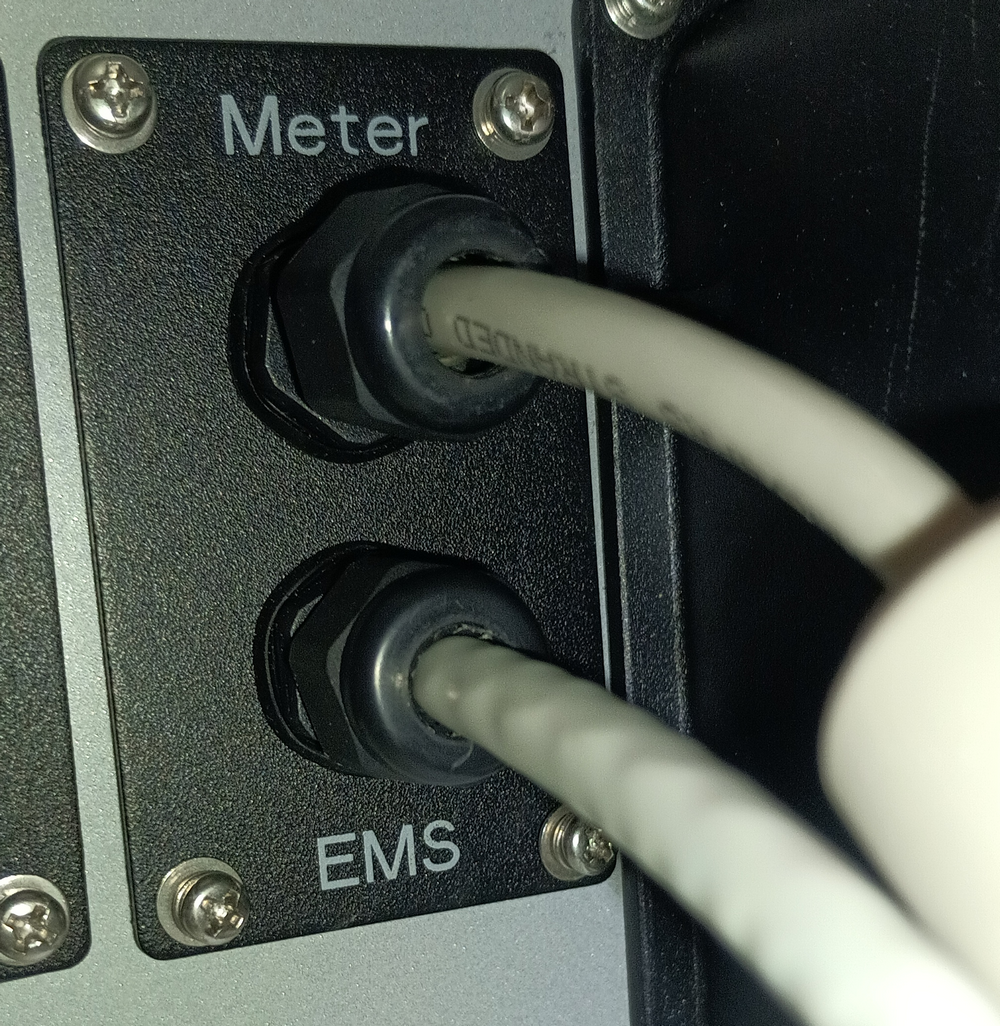

• konektor na straně střídače, který je určen pro komunikační kabel a další funkce, je potřeba odpojit od střídače mírným tahem k sobě společně se stisknutými jistícími páčkami na obou stranách konektoru ()
• koncovku konektoru odšroubovat a následně odstranit z průchodky jednu vodotěsnou záslepku () (doporučuje se nepoužívané otvory nechat zaslepené z důvodu vodotěsnosti)
• protáhnout všemi součástmi konektoru připravený a nenakrimpovaný kabel (UTP/STP) – nezapomenout v první řadě nasadit koncovou stahovací matici, protáhnout kabel průchodkou a nakonec otvorem v konektoru (,)

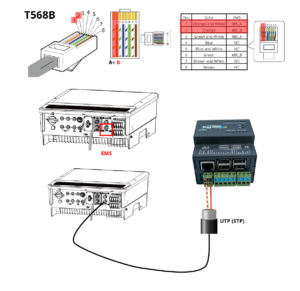

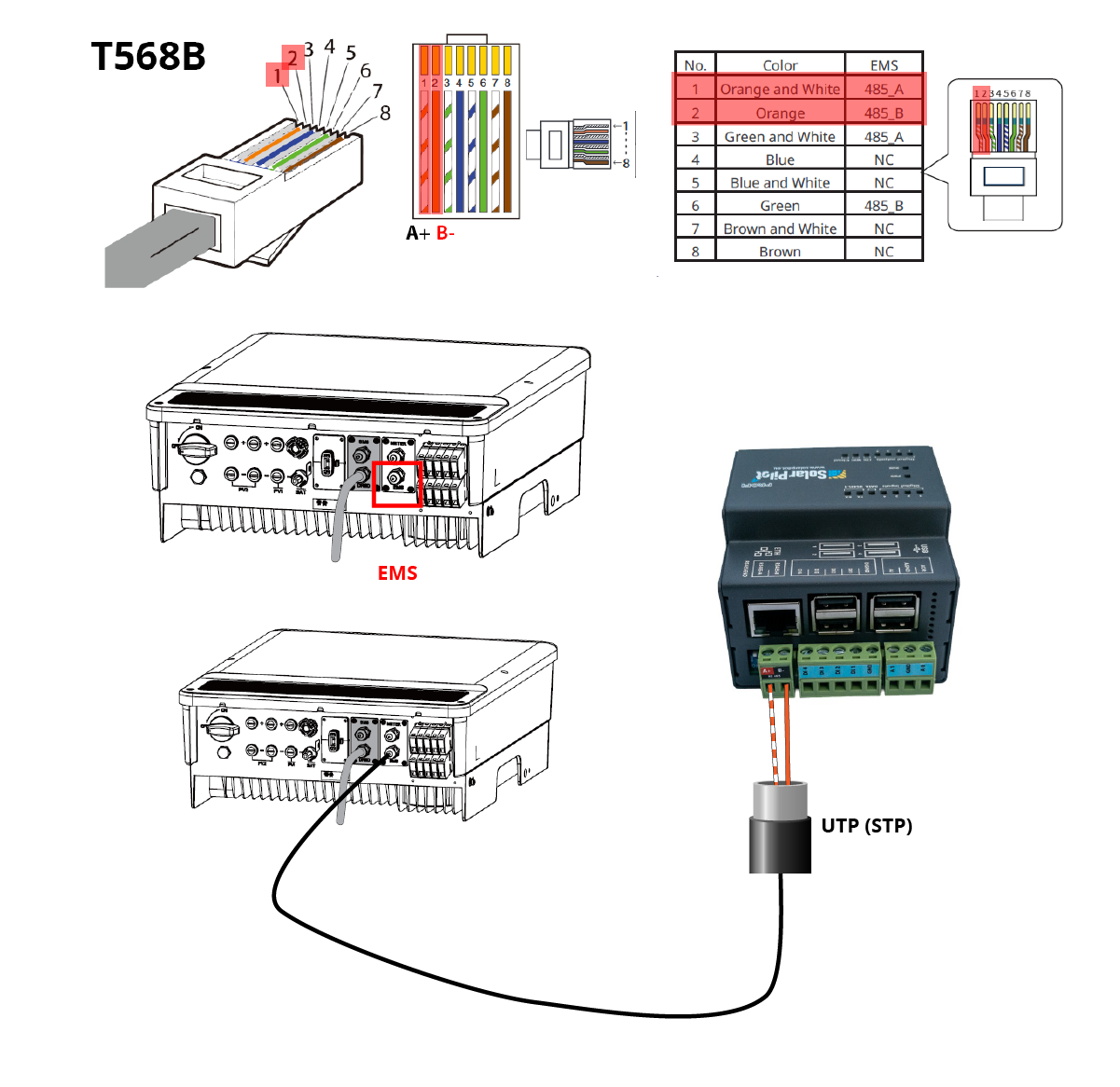

• nakrimpovat koncovku RJ45 na kabel (viz vodiče a piny 1, 2 na obrázku níže)
• zapojit konektor RJ45 do první zásuvky EMS/PAR na straně střídače
• konektor zajistit zpět pomocí jistících páček do střídače, průchodku posunout do otvoru konektoru a zašroubením celý konektor zajistit koncovou maticí
• na straně systému SolarPilot zapojit odpovídající vodiče do šroubovací svorkovnice (A+, B-) viz obrázek níže.
• zapnout střídač

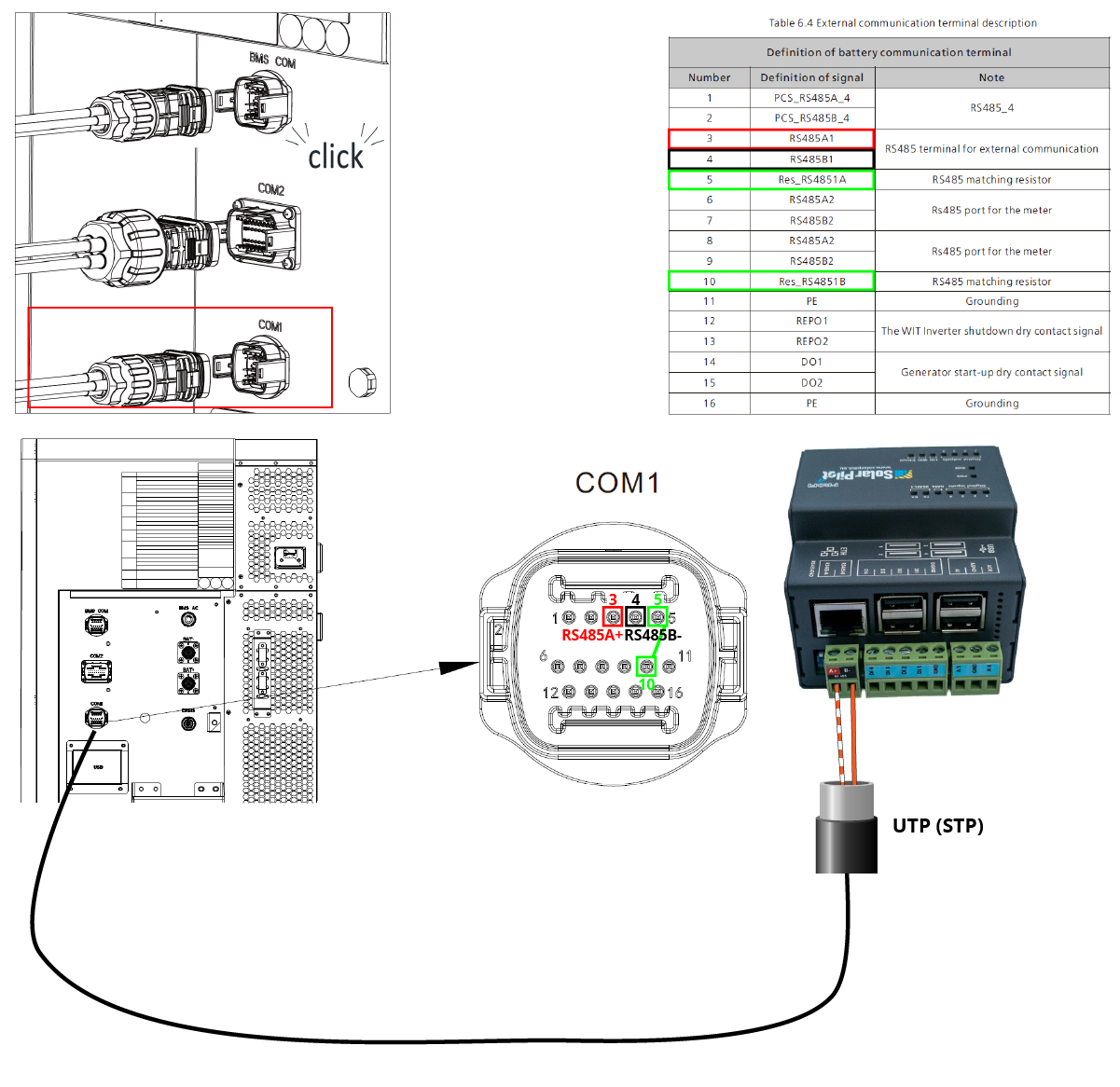

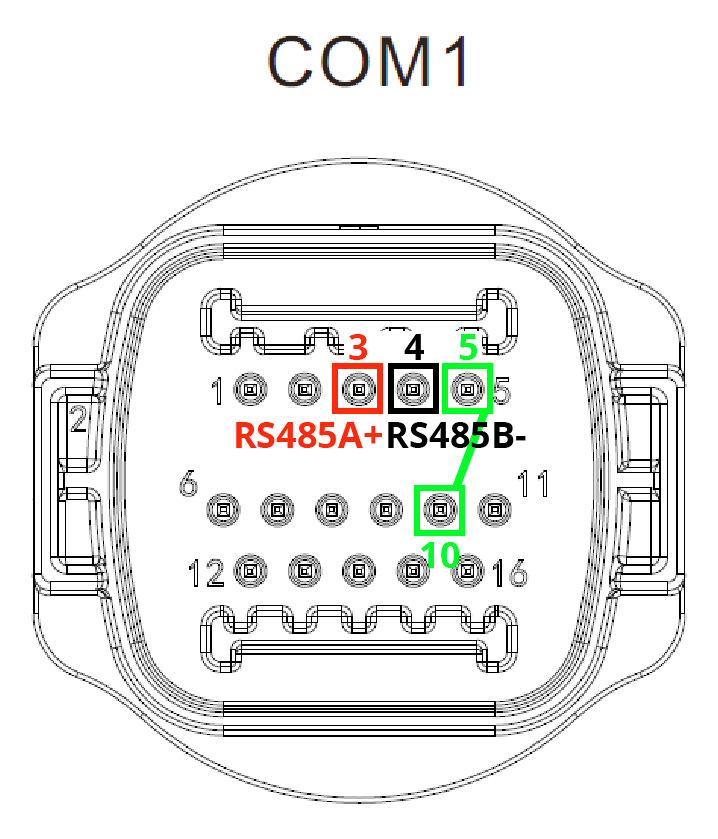

Growatt

MAX 50KTL3 LV

Zapojení MODBUS RTU

Pro připojení komunikačního kabelu je doporučeno použít stíněnou kroucenou dvoulinku (STP).

SPH 10000TL3 BH-UP

Zapojení MODBUS RTU

Pro připojení komunikačního kabelu je doporučeno použít stíněnou kroucenou dvoulinku (STP).

• pro korektní spojení je potřeba zvolit kabel (UTP/STP) vhodné délky (od umístění střídače k umístění řídící jednotky SolarPilot)
• na jedné straně kabel ukončit konektorem RJ45. Stačí zapojené piny 1 a 5, případně i 2 (GND-zem) – standart zapojení T568B (viz obrázek níže). V případě hotového originálního kabelu stačí druhý konec kabelu zkrátit a využít vodiče dle standartu (T568A nebo T568B).
• na straně systému SolarPilot zapojit odpovídající vodiče do šroubovací svorkovnice. Bílo-oranžový vodič do svorky označené (B-) a bílo-modrý vodič do svorky označené (A+) (případně GND do svorky označené pro uzemnění)
• na straně střídače zapojit konektor typu RJ45 do zdířky RS485-3

SofarSolar

Modely HYD [X]KTL-3PH

Zapojení MODBUS RTU

Návod pro zapojení by měl být platný na celou řadu HYD [X]KTL-3PH (5–20kW)

• HYD 5KTL-3PH
• HYD 6KTL-3PH
• HYD 8KTL-3PH
• HYD 10KTL-3PH
• HYD 15KTL-3PH
• HYD 20KTL-3PH

Pro zapojení komunikačního kabelu je potřeba použít stíněnou kroucenou dvoulinku (STP) případně i nestíněnou (UTP) – ethernetový kabel.

Multifunkční komunikační rozhraní (COM), přes které je možné získat monitorovaná data je označeno číslem 8 na obrázku níže.

• obecně vypnout střídač nebo postupovat dle pokynů instalační firmy nebo dokumentace ke konkrétnímu modelu
• pro korektní spojení je potřeba zvolit kabel (UTP/STP) vhodné délky (od umístění střídače k umístění řídící jednotky SolarPilot)
• konektor na straně střídače, který je určen pro komunikační kabel a další funkce, je potřeba odpojit od střídače mírným tahem k sobě společně se stisknutými jistícími páčkami na obou stranách konektoru.
• koncovku konektoru rozebrat (viz obrázek součásti konektoru výše)
• protáhnout kabel všemi součástmi konektoru (koncová matice, utahovák těsnění, těsnění, tělo konektoru)
• odizolovat vodiče na potřebnou délku (20–40 mm) a jejich konce odizolovat (6–10 mm)
• zapojit vodiče do odpovídajících svorek 1, 3 respektive 2, 4 ve svorkovnici konektoru pro RS485 (viz obrázek níže)
• svorkovnici konektoru zacvaknout do sestavy konektoru a konektor zajistit zpět pomocí jistících páček do střídače
• na straně systému SolarPilot zapojit odpovídající vodiče do šroubovací svorkovnice (A+, B-) viz obrázek níže.
• zapnout střídač

SolarEdge

SE33.3K

Zapojení MODBUS RTU

Pro zapojení komunikačního kabelu je potřeba použít stíněnou kroucenou dvoulinku (STP) případně i nestíněnou (UTP) – ethernetový kabel.

• obecně vypnout střídač nebo postupovat dle pokynů instalační firmy nebo dokumentace ke konkrétnímu modelu (viz info dále je z oficiální dokumentace)
• vypnout střídač přepínačem (ON/OFF/P nastavit na OFF) a vyčkat 5 minut než se všechny kondenzátory vybijí

• vypnout DC bezpečnostní jednotku (pokud je nainstalovaná)

• jističem odpojit střídač od distribuční sítě
• odšroubit z krytu střídače šrouby s vnitřním šestihranem (inbus) a kryt vodorovně vytáhnout
• po vysunutí krytu dát pozor na vnitřní součásti a elektroniku, aby se manipulací s krytem nepoškodila
• pro korektní spojení je potřeba zvolit kabel (UTP/STP) vhodné délky (od umístění střídače k umístění řídící jednotky SolarPilot)
• odstranit těsnění v průchodce na kabel a komunikační kabel protáhnout

• vytáhnout 6-pinový RS-485 konektor ze zásuvky základní desky střídače

• povolte šrouby svorkovnice na pinech A+, B- a případně i uzemnění v sekci pro RS485-2 (viz obrázek níže). Zleva svorky 4, 5, 6

• zasuňte odizolované (6–8 mm) odpovídající barvy kabelů – A+, B- do správných svorek pro RS-485-2, které slouží pro připojení monitorovacího zařízení jiného výrobce než je SolarEdge
• jednotlivé svorky dotáhněte a zkontrolujte, zda-li kabely ve svorkovnici pevně drží
• zasuňte zapojenou svorkovnici zpět do odpovídající zásuvky na základní desce střídače
• nainstalovat kryt střídače
• zapnout střídač

Nastavení střídače přes mobilní aplikaci SolarEdge SetApp

• v aplikaci přejít do nastavení – Commissioning –> Site Communication –> RS485-2 –> Protocol
• zde zvolit možnost – SunSpec (Non-SE Logger)
• dále v nastavení – Commissioning –> Site Communication –> RS485-2 –> Device ID
• zvolit libovolné číslo (např. 247)

Nastavení střídače přes LCD menu

• vstoupit do menu
• přejít do nastavení a zvolit – Communication –> RS485-2 –> Device Type –> Non-SE Logger
• dále nastavit protokol – Communication –> RS485-2 –> Protocol –> SunSpec

SolaX

X3-Hybrid G4

Zapojení MODBUS RTU

Standartní komunikační rozhraní (COM), přes které je možné získat monitorovaná data, je u tohoto zařízení řešeno portem RJ45.

Použité piny (T568B) – PIN 4 (modrý, A+) a PIN 5 (bílomodrý, B-)

X3-PRO G2

Zapojení MODBUS RTU

Pro zapojení komunikačního kabelu je možné použít jakýkoliv dvoužilový vodič o průřezu v rozmezí 0.5-1.5 mm² (dle dokumentace).

Doporučujeme pro připojení použít stíněnou kroucenou dvoulinku (STP) případně i nestíněnou (UTP) – ethernetový kabel.

• VYPNOUT STŘÍDAČ
• pro korektní spojení je potřeba zvolit kabel (UTP/STP) vhodné délky (od umístění střídače k umístění řídící jednotky SolarPilot)
• použít správné rozhraní pro spojení systému SolarPilot se střídačem (RS485)

• povolit kryt svorkovnice (COM, RS485) dvěma křížovými šrouby
• koncovku konektoru odšroubovat (pro RS485) a otvorem v těsnění (ucpávce) protáhnout přichystaný kabel (předtím nezapomenout odšroubovanou koncovku navléct na kabel)
• odizolovat konce kabelů dle potřeby (6–7mm)

• vytáhnout svorkovnici pro RS485
• zapojit vodič (A+) do přípojného místa a ve svorkovnici (viz obr. níže)
• zapojit vodič (B-) do přípojného místa b ve svorkovnici (viz obr. níže)

• kryt svorkovnice zašroubovat dvěma šrouby zpět

• do krytu zasunout ucpávku a koncovku konektoru zašroubovat (rukou)

• zapojit odpovídající barvy vodičů do šroubovací svorkovnice řídící jednotky systému SolarPilot (A+, B-)

• ZAPNOUT STŘÍDAČ

Sungrow

Modely SG[X]RT

Zapojení bylo otestováno na modelu SG20RT. Návod pro zapojení by měl být však platný na celou řadu SGXRT:

• SG3.0RT
• SG4.0RT
• SG5.0RT
• SG6.0RT
• SG7.0RT
• SG8.0RT
• SG10RT
• SG12RT
• SG15RT
• SG17RT
• SG20RT

Doporučujeme použít stíněnou kroucenou dvoulinku (STP) případně i nestíněnou (UTP) – ethernetový kabel.

• vypnout střídač nebo postupovat dle pokynů instalační firmy nebo dokumentace ke konkrétnímu modelu
• pro korektní spojení je potřeba zvolit kabel (UTP/STP) vhodné délky (od umístění střídače k umístění řídící jednotky SolarPilot)

• odpojit konektor z portu střídače COM2
• matici konektoru odšroubovat

• vytáhnout z konektoru svorkovnici

• odstranit těsnění a připravený kabel protáhnout průchodkou

• (volitelné) v případě použití lankového kabelu (vícevláknového) může být vhodné použití trubičkové koncovky (dutinky)
• odizolovat vodiče kabelu na potřebnou délku

• zapojit vodiče do odpovídajících svorek A1, B1 respektive A3, B3 pro RS485.
  UPOZORNĚNÍ: Modul Sungrow WiNet-S pro ethernet (COM1), nemůže být použit současně s komunikací přes RS485 (ani pro spojení více zařízení paralelně).

• na straně systému SolarPilot zapojit odpovídající vodiče do šroubovací svorkovnice (A+, B-) viz obrázek níže.

• svorkovnici zajistit zpět do konektoru

• matici konektoru dotáhnout

• zapojit (zacvaknout) konektor do portu střídače (COM2)

• zapnout střídač

Elektroměry

CHINT

Zapojení třífázového elektroměru (CHINT DTSU666) přes MODBUS RTU.
